Relay 12V 10A 5 chân
Relay 12V 10A 5 chân
- Hàng trong kho: 136
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 208
- Vị trí: 5A
Số lượng đã bán: 2529
Lượt xem: 274
8.640đ
Giá chưa bao gồm VAT: 8.000đ
50 sản phẩm trở lên giá: 7.560đ
1. Giới thiệu tổng quan

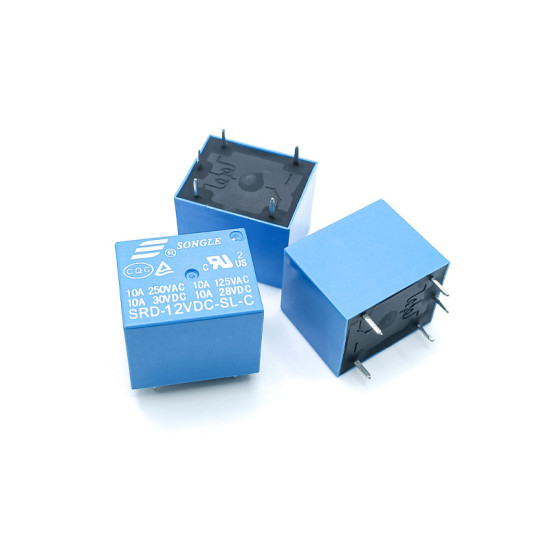

Relay 12V 10A 5 chân (Model: SRD-12VDC-SL-C) là linh kiện điện cơ dùng để điều khiển các thiết bị công suất cao thông qua tín hiệu điện áp thấp. Sản phẩm sở hữu độ bền cơ học cao và khả năng cách ly tốt giữa mạch điều khiển và mạch tải, là lựa chọn phổ biến trong các ứng dụng tự động hóa.
2. Thông số kỹ thuật
- Model: SRD-12VDC-SL-C
- Điện áp cuộn coil: 12VDC
- Dòng điện chuyển mạch tối đa (Tải trở): 10A / 250VAC hoặc 10A / 30VDC
- Số chân: 5 chân (NC, NO, COM, Coil x2)
- Thời gian tác động: Khoảng 10ms
- Độ bền cơ học: 10.000.000 lần đóng cắt
3. Ứng dụng
- Mạch điều khiển thiết bị điện xoay chiều (AC) và một chiều (DC) như đèn, quạt, máy bơm.
- Ứng dụng trong các hệ thống nhà thông minh (Smart Home).
- Mạch bảo vệ và cách ly tín hiệu trong các hệ thống công nghiệp.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) và nguồn điện một chiều 12VDC.
- Thao tác: Đo điện trở cuộn coil (2 chân cuộn dây) để kiểm tra đứt hay chập. Sau đó cấp nguồn 12V vào 2 chân cuộn coil, lắng nghe tiếng 'tạch' và dùng VOM đo thông mạch giữa chân COM với chân NO (phải thông mạch) và chân NC (phải ngắt mạch).
- Kết quả: Relay phát ra tiếng kêu khi cấp nguồn và chuyển đổi trạng thái tiếp điểm chính xác theo thiết kế.
* Lưu ý an toàn: Không cấp quá áp cho cuộn coil 12V và cẩn thận khi thao tác đo đạc với nguồn điện lưới AC 220V để tránh điện giật.
