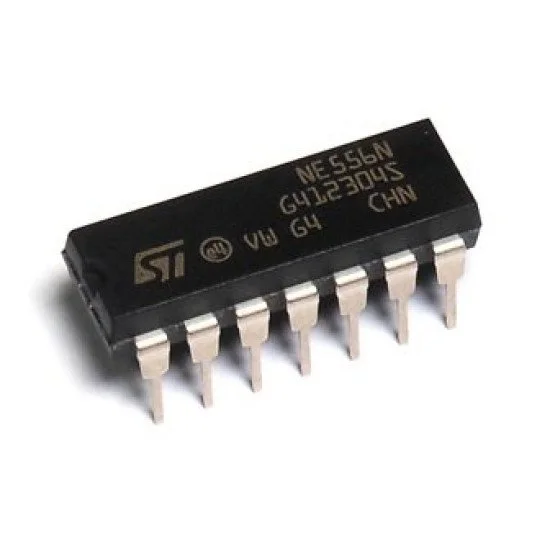

Ne556
- Hàng trong kho: 15
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1311
- Vị trí: 5B
Số lượng đã bán: 37
Lượt xem: 317
5.400đ
Giá chưa bao gồm VAT: 5.000đ
10 sản phẩm trở lên giá: 4.320đ
50 sản phẩm trở lên giá: 3.780đ
1. Giới thiệu tổng quan
IC Ne556 là mạch tích hợp chứa hai bộ định thời chính xác độc lập, thực chất là sự kết hợp của hai IC NE555 trong cùng một package. Sản phẩm hoạt động ổn định cao, cho phép điều chỉnh linh hoạt độ rộng xung và thời gian trễ thông qua điện trở và tụ điện ngoài.
2. Thông số kỹ thuật
- Model: Ne556
- Loại IC: Dual Precision Timer
- Số lượng Timer: 2 bộ định thời độc lập (tương đương 2 x NE555)
- Điện áp hoạt động: 4.5V đến 16V
- Dòng đầu ra tối đa: ±200mA
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Mạch tạo dao động, tạo xung vuông, xung clock
- Mạch trễ thời gian (Time Delay Generation)
- Mạch đóng cắt điều khiển thiết bị
- Ứng dụng trong các thiết bị cảnh báo, còi hú và điều chế độ rộng xung (PWM)
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn DC 5V-12V, breadboard, điện trở, tụ điện và LED hiển thị.
- Thao tác: Cấp nguồn VCC vào chân 14 và GND vào chân 7. Lắp mạch dao động cơ bản (Astable hoặc Monostable) sử dụng điện trở và tụ điện kết nối với các chân trigger, threshold, discharge của một trong hai timer. Quan sát trạng thái đầu ra tại chân 5 hoặc chân 9.
- Kết quả: Đầu ra thay đổi mức logic hoặc LED nhấp nháy tuần tự theo đúng chu kỳ tính toán của mạch RC ngoài, chứng tỏ IC hoạt động tốt.
* Lưu ý an toàn: Đảm bảo cấp đúng cực nguồn điện (VCC và GND) trước khi bật nguồn để tránh làm cháy IC. Không vượt quá điện áp tối đa cho phép 16V.
