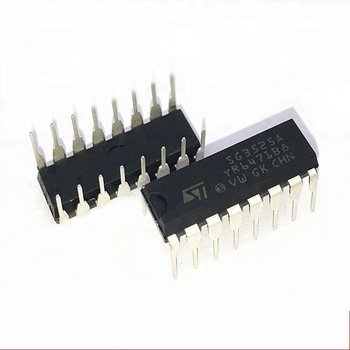

SG3525 chính hãng ON
- Hàng trong kho: 100
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1569
- Vị trí: 3L1
Số lượng đã bán: 236
Lượt xem: 210
31.320đ
Giá chưa bao gồm VAT: 29.000đ
1. Giới thiệu tổng quan
IC SG3525 chính hãng ON là mạch tích hợp điều khiển dao động dạng xung PWM chuyên dụng, được sử dụng rộng rãi trong các mạch nguồn xung, inverter DC-AC và bộ nguồn ổn áp chuyên nghiệp. Sản phẩm cung cấp tần số dao động ổn định, tích hợp mạch bảo vệ quá dòng và khả năng điều khiển trực tiếp các sò công suất lớn với độ tin cậy cao.
2. Thông số kỹ thuật
- Model: SG3525 (Hãng ON Semiconductor)
- Loại linh kiện: IC điều khiển dao động PWM
- Điện áp hoạt động: 8V đến 35V
- Dòng ngõ ra tối đa: ±500mA (Peak output current)
- Dải tần số dao động: 100Hz đến 400kHz
- Kiểu chân: DIP-16 hoặc SOIC-16
3. Ứng dụng
- Thiết kế và sửa chữa bo mạch nguồn xung (Switching Power Supply)
- Mạch kích điện, inverter sin chuẩn hoặc sin mô phỏng
- Mạch điều khiển tốc độ động cơ DC công suất lớn
- Bộ sạc ắc quy thông minh tự động
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn cấp DC 12V, breadboard và các điện trở/tụ điện tạo dao động mẫu theo datasheet.
- Thao tác: Cấp nguồn dương vào chân 15, nguồn âm (GND) vào chân 12. Lắp điện trở và tụ điện vào chân 6 và chân 5 để thiết lập tần số. Dùng dao động ký hoặc VOM đo điện áp xung tại chân 11 và 14.
- Kết quả: IC hoạt động tốt khi xuất ra xung vuông tại hai chân ngõ ra (11 và 14) với pha đối xứng nhau.
* Lưu ý an toàn: Không cấp nguồn vượt quá 35V để tránh làm hỏng IC. Đảm bảo lắp đúng chiều chân nguồn, tránh hiện tượng ngược cực gây cháy nổ linh kiện.
