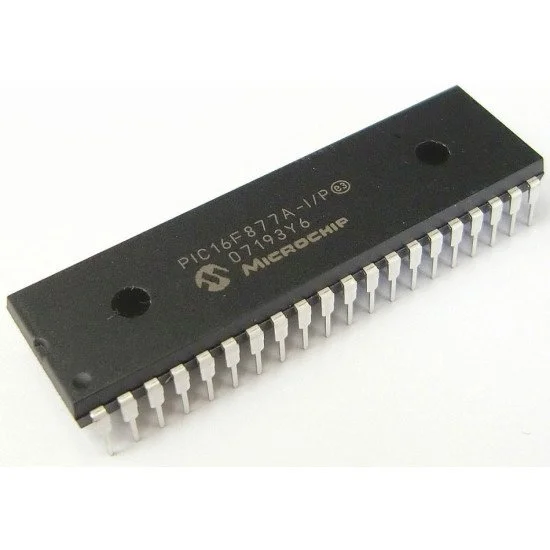

PIC16F877A

Thẻ: pic16f877a , ic pic16f877a , vi dieu khien pic , pic microcontroller , chip pic16f877a , linh kien dien tu , do an dien tu , 5B

PIC16F877A

Hàng trong kho: 62
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 591
Vị trí: 5B

Số lượng đã bán: 148

1 đánh giá - Viết đánh giá

162.000đ

Giá chưa bao gồm VAT: 150.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Vi điều khiển PIC16F877A là dòng IC vi điều khiển 8-bit phổ biến của Microchip, nổi tiếng với độ bền cao, tính ổn định và hệ thống ngoại vi phong phú. Sản phẩm tích hợp sẵn bộ nhớ Flash 14KB, RAM 368 bytes, EEPROM 256 bytes cùng nhiều giao tiếp công nghiệp như UART, SPI, I2C và ADC 10-bit. Đây là linh kiện cốt lõi được sử dụng rộng rãi trong các ứng dụng điều khiển tự động, hệ thống nhúng và các đồ án điện tử.

2. Thông số kỹ thuật

Dòng vi điều khiển: PIC 8-bit (Mid-Range)
Điện áp hoạt động: 4.0V - 5.5V
Tần số xung nhịp tối đa: 20 MHz
Bộ nhớ Flash: 14 KB (4000 từ)
Bộ nhớ RAM: 368 Bytes
Bộ nhớ EEPROM: 256 Bytes
Số chân I/O: 33 chân có thể lập trình
Bộ chuyển đổi ADC: 8 kênh, độ phân giải 10-bit
Giao tiếp ngoại vi: USART, SPI, I2C, CCP (PWM/Capture/Compare)
Kiểu đóng gói: DIP-40 hoặc TQFP-44

3. Ứng dụng

Thiết kế hệ thống điều khiển tự động hóa công nghiệp và dân dụng
Hệ thống đo lường và hiển thị sử dụng cảm biến, LCD, LED 7 đoạn
Mạch điều khiển động cơ bước, động cơ DC, động cơ Servo
Các thiết bị thông minh, mạch cảnh báo an ninh, đo nhiệt độ, độ ẩm
Sử dụng trong học tập, nghiên cứu và các đồ án tốt nghiệp ngành Điện tử - Viễn thông

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn ổn áp 5V, mạch nạp vi điều khiển (như PICKit 2/3 hoặc K150), đế cắm Breadboard, đồng hồ VOM và một số điện trở, LED đơn.
Thao tác: Lắp IC PIC16F877A lên đế nạp, kết nối mạch nạp với máy tính và tiến hành nạp một chương trình nhấp nháy LED (Blink) đơn giản vào IC. Sau đó, chuyển IC sang mạch test, cấp nguồn 5V vào các chân VDD (chân 11, 32) và VSS (chân 12, 31), gắn LED vào chân PORTB để quan sát.
Kết quả: LED kết nối với chân I/O nhấp nháy theo đúng chu kỳ được lập trình trong code, chứng tỏ IC hoạt động bình thường, bộ nhớ và các cổng I/O không bị lỗi.

* Lưu ý an toàn: Cấp đúng điện áp 5V, tuyệt đối không cấp ngược cực nguồn VDD và VSS để tránh làm cháy IC. Đảm bảo xả tĩnh điện trước khi thao tác cầm nắm linh kiện.
