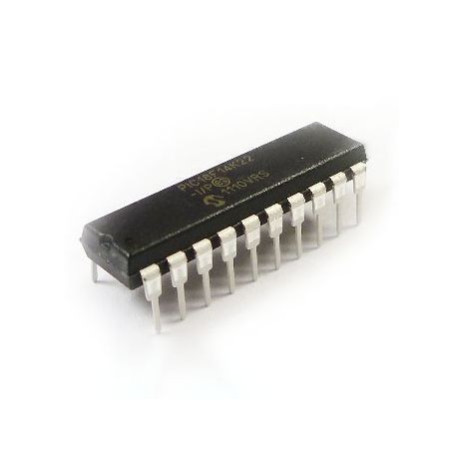

PIC18F14K22
PIC18F14K22
- Hàng trong kho: 22
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1162
- Vị trí: 5B
Số lượng đã bán: 4
Lượt xem: 190
108.000đ
Giá chưa bao gồm VAT: 100.000đ
1. Giới thiệu tổng quan
IC PIC18F14K22 là vi điều khiển 8-bit hiệu năng cao thuộc dòng PIC18 của Microchip, tích hợp công nghệ nanoWatt XLP giúp tiết kiệm điện năng tối đa. Vi điều khiển này nổi bật với bộ nhớ Flash 16KB, hỗ trợ giao tiếp ngoại vi phong phú như UART, SPI, I2C và tích hợp bộ chuyển đổi ADC 10-bit độ chính xác cao.
2. Thông số kỹ thuật
- Loại vi điều khiển: PIC 8-bit RISC
- Dòng sản phẩm: PIC18F14K22
- Điện áp hoạt động: 2.3V - 5.5V
- Bộ nhớ Flash: 16 KB (8kW)
- Bộ nhớ RAM: 512 Bytes
- Bộ nhớ EEPROM: 256 Bytes
- Tần số xung nhịp tối đa: 64 MHz (với bộ dao động nội)
- Số chân I/O: 17 chân
- Giao tiếp: MSSP (SPI/I2C), Enhanced USART
- Đóng gói: SOIC-20 / SSOP-20 / DIP-20
3. Ứng dụng
- Hệ thống điều khiển công nghiệp và tự động hóa nhỏ gọn
- Thiết bị gia dụng thông minh và bảng điều khiển
- Thiết bị đo lường cầm tay chạy bằng pin nhờ công nghệ tiết kiệm năng lượng
- Hệ thống nhúng học tập và phát triển nguyên mẫu
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp ổn định 3.3V hoặc 5V, mạch nạp chuyên dụng (như PICKit 3 hoặc PICKit 4).
- Thao tác: Cấp nguồn vào chân VDD (chân 1) và VSS (chân 20). Kết nối chân ICSP (MCLRX/VPP, PGD, PGC) với mạch nạp để nạp chương trình chớp tắt LED đơn giản.
- Kết quả: Chân I/O được cấu hình xuất tín hiệu mức cao/thấp thành công, LED nháy đều đặn theo tần số lập trình.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 5.5V để tránh làm hỏng vĩnh viễn IC. Tuân thủ nguyên tắc chống tĩnh điện (ESD) khi thao tác với linh kiện.
