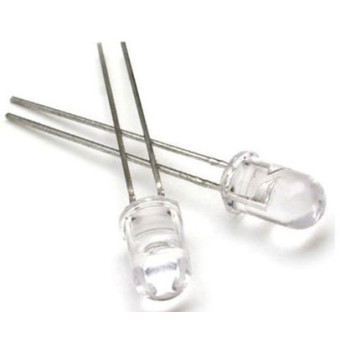

Led phát hồng ngoại 5 mm
Led phát hồng ngoại 5 mm
- Hàng trong kho: 337
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 285
- Vị trí: 5A
Số lượng đã bán: 1514
Lượt xem: 274
1.620đ
Giá chưa bao gồm VAT: 1.500đ
1. Giới thiệu tổng quan
Led phát hồng ngoại 5 mm là linh kiện điện tử chuyên dụng dùng để phát ra tia hồng ngoại không hiển thị bằng mắt thường. Sản phẩm có kích thước tiêu chuẩn 5mm, độ bền cao và góc chiếu sáng rộng, thường kết hợp với các loại mắt thu hồng ngoại để truyền tín hiệu không dây.
2. Thông số kỹ thuật
- Loại linh kiện: Led phát hồng ngoại (IR LED)
- Kích thước đường kính: 5 mm
- Bước sóng phát: 940 nm
- Điện áp chuyển tiếp (Vf): 1.2V - 1.5V
- Dòng điện hoạt động (If): 20mA - 50mA
- Góc nhìn: 30 - 60 độ
3. Ứng dụng
- Mạch điều khiển từ xa (Remote control) cho TV, quạt, máy lạnh
- Hệ thống hàng rào chống trộm, cảm biến phát hiện vật cản hồng ngoại
- Giao tiếp quang học khoảng cách ngắn, truyền dữ liệu không dây
- Các dự án học tập, thực hành điện tử với vi điều khiển
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn điện 3V - 5V, điện trở hạn dòng 220Ω - 330Ω, và một điện thoại thông minh có camera (vì mắt thường không nhìn thấy ánh sáng hồng ngoại).
- Thao tác: Mắc nối tiếp Led phát hồng ngoại với điện trở hạn dòng, sau đó đấu nối vào nguồn điện đúng chiều (Chân dài là cực dương Anode, chân ngắn là cực âm Cathode). Hướng camera điện thoại vào đỉnh của bóng Led.
- Kết quả: Nếu Led hoạt động tốt, màn hình camera điện thoại sẽ hiển thị ánh sáng màu tím hoặc hồng phát ra từ bóng Led.
* Lưu ý an toàn: Luôn sử dụng điện trở hạn dòng để tránh làm cháy Led do dòng điện quá lớn. Không cấp trực tiếp nguồn điện áp cao vượt quá thông số kỹ thuật của linh kiện.
