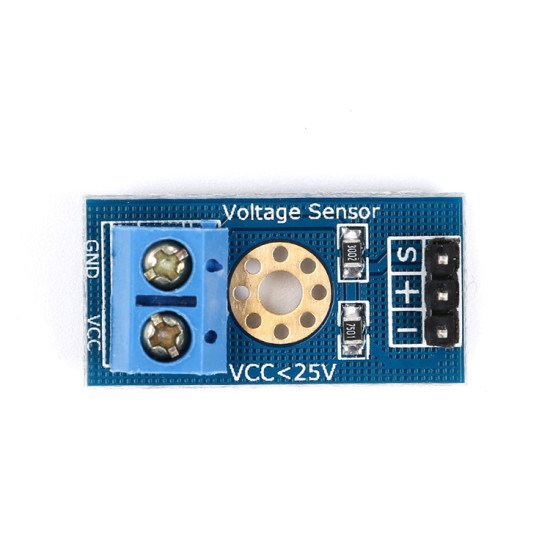

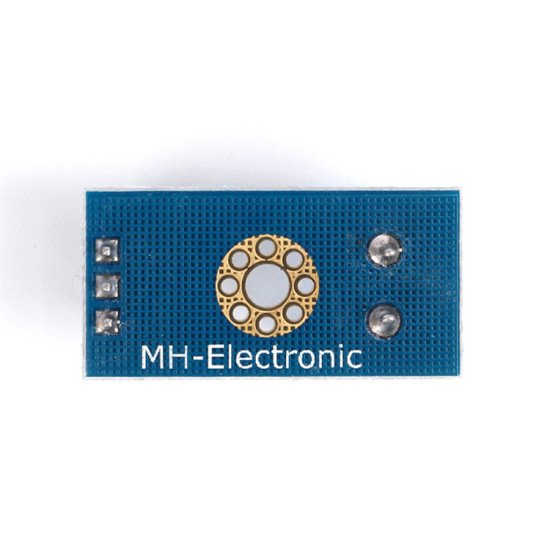

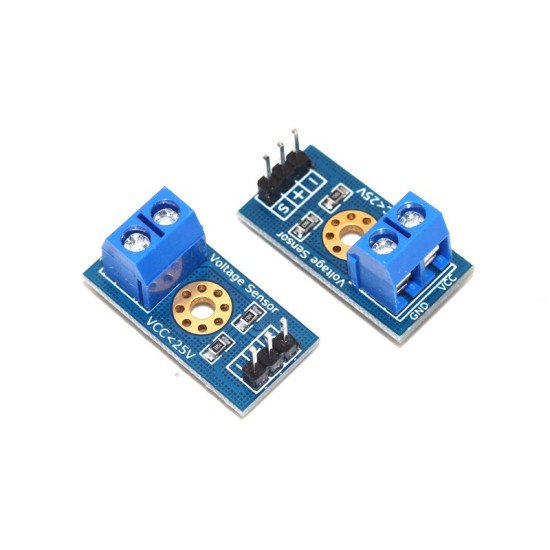

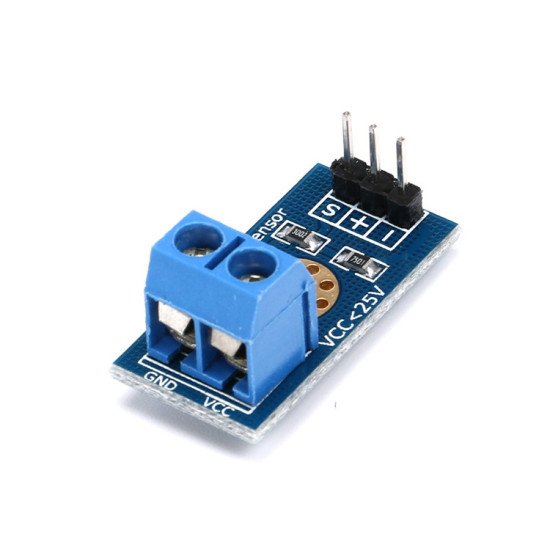

Cảm biến điện áp 25VDC

Hàng trong kho: 26
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2066
Vị trí: 1C11

Số lượng đã bán: 44

1 đánh giá - Viết đánh giá

5.400đ

Giá chưa bao gồm VAT: 5.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến điện áp 25VDC là module chuyên dụng cho phép đo lường và giám sát điện áp một chiều lên đến 25V thông qua các vi điều khiển như Arduino. Sản phẩm hoạt động dựa trên nguyên lý mạch phân áp điện trở, giúp giảm tỷ lệ điện áp đầu vào xuống 5 lần để phù hợp với ngưỡng đọc ADC của các dòng chip phổ biến, thiết bị nhỏ gọn, dễ tích hợp cho các ứng dụng DIY.

2. Thông số kỹ thuật

Điện áp đầu vào tối đa: 25VDC
Dải phát hiện điện áp: 0.02445V - 25VDC
Tỷ lệ phân áp: 5:1 (hệ số 0.2)
Điện áp hoạt động MCU: 3.3V / 5V
Giao tiếp: Analog Output
Kích thước: 27mm x 14mm

3. Ứng dụng

Giám sát điện áp pin, ắc-quy (1S - 6S LiPo) trong mô hình robot, xe tự hành.
Xây dựng hệ thống cảnh báo sụt áp hoặc quá áp cho nguồn DC.
Đo lường nguồn điện trong các dự án điện tử học tập và nghiên cứu.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Arduino Uno, module cảm biến điện áp 25VDC, nguồn DC ổn định (9V), đồng hồ vạn năng (VOM).
Thao tác: Cấp nguồn DC cần đo vào VCC/GND đầu vào module. Kết nối chân S với chân A0 Arduino, chân - nối chung GND Arduino. Nạp code và mở Serial Monitor.
Kết quả: Giá trị hiển thị trên Serial Monitor tương ứng với kết quả đo thực tế bằng đồng hồ VOM nhân với hệ số 5.

* Lưu ý an toàn: Không cấp điện áp đầu vào vượt quá 25VDC để tránh làm hỏng mạch phân áp và chân ADC. Kiểm tra kỹ cực tính (+) và (-) trước khi kết nối.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC (+) nối với Nguồn DC cần đo (Tối đa 25V)
GND (-) nối với GND nguồn đo & GND Arduino
S (Signal) nối với Chân Analog A0 (Arduino)

C/C++ (Arduino/ESP)

const int analogInPin = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(analogInPin);
  float vout = (sensorValue * 5.0) / 1024.0;
  float vin = vout * 5.0;
  Serial.print("Dien ap dau vao = ");
  Serial.print(vin);
  Serial.println(" V");
  delay(1000);
}
