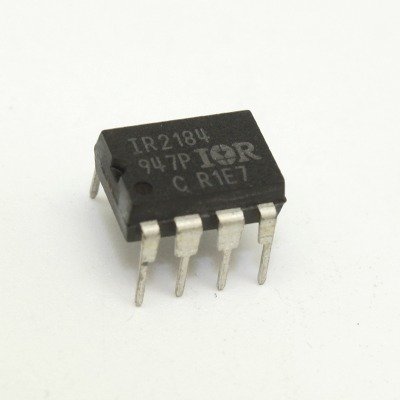

IR2184

Thẻ: ic ir2184 , ic ir 2184 , driver mosfet , ic dieu khien mosfet , mach cau h , h bridge , ir2184 dip8 , linh kien dien tu , 5B

IR2184

Hàng trong kho: 234
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1287
Vị trí: 5B

Số lượng đã bán: 126

1 đánh giá - Viết đánh giá

70.200đ

Giá chưa bao gồm VAT: 65.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC IR2184 là một driver MOSFET và IGBT kênh cao và kênh thấp tốc độ cao với điện áp hoạt động lên đến 600V. Sản phẩm tích hợp mạch logic điều khiển độc lập và khả năng chống nhiễu vượt trội, giúp tối ưu hóa hiệu suất cho các ứng dụng nguồn chuyển mạch và điều khiển động cơ.

2. Thông số kỹ thuật

Loại linh kiện: IC Driver MOSFET/IGBT
Điện áp hoạt động (Offset Voltage): Tối đa 600V
Dòng đầu ra (Io+/Io-): 1.9A / 2.3A
Thời gian chuyển mạch (Ton/Toff): 680ns / 270ns
Điện áp cấp nguồn logic (Vcc): 10V đến 20V
Kiểu chân: DIP-8 / SOIC-8

3. Ứng dụng

Mạch điều khiển động cơ bước và động cơ DC không chổi than (BLDC)
Bộ nghịch lưu (Inverter) năng lượng mặt trời và UPS
Nguồn xung công suất cao (SMPS)
Mạch cầu H (H-Bridge) công suất lớn

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (12V cho Vcc), nguồn tạo xung logic (Function Generator) hoặc vi điều khiển, và tải mẫu (MOSFET kèm điện trở).
Thao tác: Cấp nguồn Vcc (chân 3) và GND (chân 2). Đưa tín hiệu xung vào chân IN (chân 1) và chân SD (chân 4 - Enable). Sử dụng oscilloscope hoặc VOM để đo điện áp tại chân HO (chân 7) và LO (chân 5) so với chân VS (chân 6) và COM (chân 4).
Kết quả: Khi chân IN thay đổi trạng thái, điện áp tại đầu ra HO và LO phải thay đổi tương ứng theo mức điện áp nguồn cấp driver, phản ánh đúng tín hiệu điều khiển.

* Lưu ý an toàn: Tránh vượt quá điện áp định mức 600V và điện áp nguồn Vcc > 20V để không làm hỏng IC. Cẩn thận khi thao tác với mạch điện áp cao để tránh điện giật.
