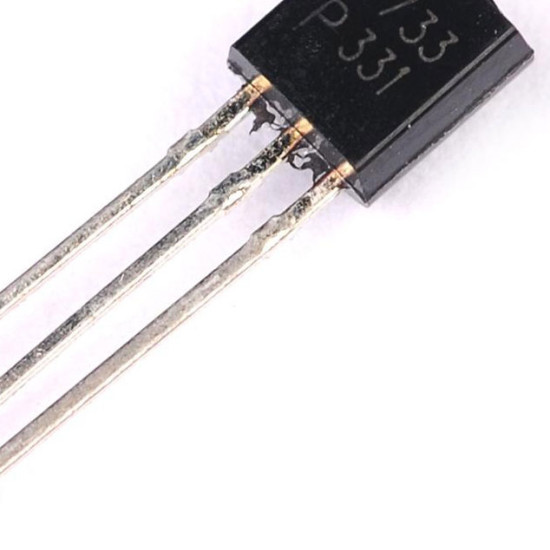

A733 PNP
- Hàng trong kho: 78
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 431
- Vị trí: 5B
Số lượng đã bán: 22
Lượt xem: 324
1.080đ
Giá chưa bao gồm VAT: 1.000đ
100 sản phẩm trở lên giá: 756đ
1. Giới thiệu tổng quan
Transistor A733 PNP là linh kiện bán dẫn rời cơ bản, chuyên dùng trong các mạch khuếch đại tín hiệu nhỏ và mạch chuyển mạch (switching) tần số thấp. Sản phẩm nổi bật với độ ổn định cao, kích thước nhỏ gọn dạng chân cắm (TO-92) và khả năng tương thích tốt với nhiều thiết bị điện tử dân dụng.
2. Thông số kỹ thuật
- Loại transistor: PNP
- Model: A733 (2SA733)
- Điện áp cực góp - cực phát (VCEO): -50V
- Điện áp cực góp - cực gốc (VCBO): -50V
- Điện áp cực phát - cực gốc (VEBO): -5V
- Dòng điện cực góp tối đa (IC): -150mA
- Công suất tiêu tán (PC): 250mW
- Đóng gói: TO-92
3. Ứng dụng
- Mạch khuếch đại âm thanh tiền khuếch đại (pre-amplifier)
- Mạch dao động và mạch lọc tín hiệu
- Mạch chuyển mạch điều khiển rơ-le, đèn LED nhỏ
- Sửa chữa và thay thế linh kiện trong các thiết bị điện tử gia dụng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DVM) hoặc đồng hồ kim có chức năng đo Transistor (hFE) hoặc thang đo điện trở (Diode).
- Thao tác: Đặt đồng hồ ở thang đo Diode. Xác định chân B (Base), C (Collector), E (Emitter). Với transistor PNP, que đen đặt vào chân B, que đỏ lần lượt chạm vào chân C và E (kim phải lên, hiển thị sụt áp khoảng 0.5V - 0.7V). Đảo ngược que đo (que đỏ vào B, đen vào C và E) thì kim tuyệt đối không lên (trở kháng vô cực).
- Kết quả: Nếu các phép đo đúng như trên và không bị chập giữa các chân C-E, linh kiện hoạt động tốt.
* Lưu ý an toàn: Không cấp điện áp vượt quá thông số kỹ thuật định mức (VCEO, IC) và tránh làm cong gãy chân linh kiện quá nhiều lần.
