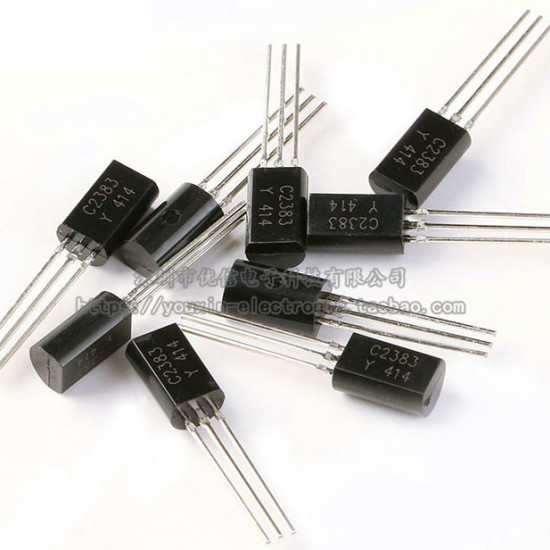

C2383 NPN
- Hàng trong kho: 217
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 278
- Vị trí: 5B
Số lượng đã bán: 457
Lượt xem: 269
1.080đ
Giá chưa bao gồm VAT: 1.000đ
1. Giới thiệu tổng quan
Transistor C2383 NPN là linh kiện bán dẫn rời hoạt động tốt ở tần số cao, chuyên dùng trong các mạch khuếch đại tín hiệu nhỏ và ứng dụng chuyển mạch. Sản phẩm nổi bật với độ bền cao, khả năng đóng cắt nhanh và hoạt động ổn định trong các mạch điện tử dân dụng cũng như công nghiệp.
2. Thông số kỹ thuật
- Loại Transistor: NPN
- Điện áp cực góp - cực phát (VCEO): 160V
- Điện áp cực góp - cực gốc (VCBO): 160V
- Điện áp cực phát - cực gốc (VEBO): 6V
- Dòng điện cực góp tối đa (IC): 1A
- Công suất tiêu tán (PC): 0.9W
- Đóng gói: TO-92
3. Ứng dụng
- Mạch khuếch đại âm thanh, mạch tiền khuếch đại
- Mạch điều khiển rơ-le, LED và các thiết bị công suất nhỏ
- Ứng dụng trong nguồn tuyến tính và mạch nguồn ổn áp
- Sử dụng trong các thiết bị điện tử gia dụng (TV, amply, nguồn tivi)
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DMM) hoặc đồng hồ kim chuyển về thang đo điện trở (Diode test).
- Thao tác: Xác định 3 chân B, C, E. Đặt que đen (đối với đồng hồ số) vào chân B (G gốc) và que đỏ lần lượt chạm vào chân C, E để kiểm tra thuận; sau đó đảo que để kiểm tra nghịch.
- Kết quả: Transistor tốt khi có điện trở tiếp giáp B-C và B-E thông một chiều và ngắt một chiều, không bị chập (0 Ohm) hay đứt (vô cùng ở cả hai chiều).
* Lưu ý an toàn: Không cấp điện áp vượt quá thông số kỹ thuật tối đa của nhà sản xuất (VCEO 160V, IC 1A) để tránh làm hỏng linh kiện và gây cháy nổ.
