Cảm biến Loadcell 1kg

Thẻ: cảm biến loadcell 1kg , cam bien loadcell 1kg , loadcell 1kg , cam bien luc , cảm biến lực , cảm biến cân nặng , cam bien can nang , hx711 , 1F7

Cảm biến Loadcell 1kg

Hàng trong kho: 54
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 678
Vị trí: 1F7

Số lượng đã bán: 116

2 đánh giá - Viết đánh giá

34.560đ

Giá chưa bao gồm VAT: 32.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến Loadcell 1kg là loại cảm biến chuyên dùng để đo chính xác khối lượng trong các ứng dụng cơ khí và điện tử. Thiết bị thường được sử dụng phổ biến chung với module chuyển đổi ADC 24bit HX711 để chế tạo các dòng cân điện tử mini có độ chính xác cao.

2. Thông số kỹ thuật

Kích thước: 80 x 12,7 x 12,7 mm
Lỗ lắp: 2 x M4, 2 x M5
Khoảng cách hai lỗ: 40mm - 40mm (lỗ trong), 70mm - 70mm (lỗ ngoài)
Chiều dài dây: 250mm
Dây đỏ: VCC (5V)
Dây đen: GND
Dây xanh lá: OUT(+)
Dây trắng: OUT(-)

3. Ứng dụng

Chế tạo cân điện tử nhà bếp, cân bàn mini
Đo lường trọng lượng trong các mô hình tự động hóa, dây chuyền phân loại sản phẩm
Ứng dụng học tập, nghiên cứu về cơ điện tử và cảm biến lực

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Chuẩn bị mạch HX711, Arduino, dây cắm và đồng hồ vạn năng (VOM) nếu cần kiểm tra điện trở nội kháng của cầu Wheatstone.
Thao tác: Kết nối chính xác các dây tín hiệu của Loadcell vào mạch HX711 và cấp nguồn 5V, nạp code mẫu để đọc giá trị trọng lượng.
Kết quả: Serial Monitor trên máy tính hiển thị giá trị khối lượng thay đổi khi có lực tác dụng (đặt vật nặng) lên bề mặt cảm biến.

* Lưu ý an toàn: Không tác dụng lực vượt quá giới hạn 1kg của cảm biến để tránh làm biến dạng vĩnh viễn thanh nhôm bên trong. Đấu nối đúng màu dây theo tài liệu kỹ thuật.

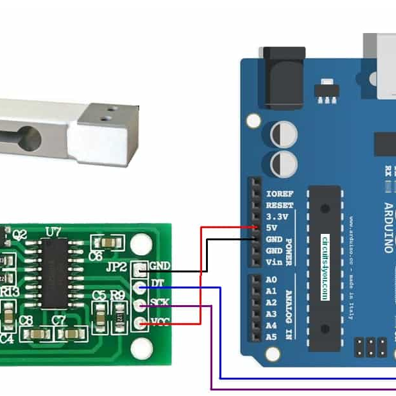

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC (HX711) nối với 5V (Arduino)
SCK (HX711) nối với Chân 2 (Arduino)
DT (HX711) nối với Chân 3 (Arduino)
GND (HX711) nối với GND (Arduino)

C/C++ (Arduino/ESP)

/*
 * Kết nối:
 * LOADCELL -> HX711 -> Arduino
 * VCC -> VCC -> 5V
 * SCK -> 2
 * DT -> 3
 * GND -> GND -> GND
 */
#include "HX711.h"
int kl;
int Weight;
void setup() {
  Init_Hx711();
  Serial.begin(9600);
  delay(100);
  Get_Maopi();
}
void loop() {
  Weight = Get_Weight();
  kl = Weight;
  Serial.print("Khoi Luong: ");
  Serial.print(kl);
  Serial.println("g");
  delay(500);
}
