Cảm biến loadcell 50kg

Thẻ: cảm biến loadcell 50kg , cam bien loadcell 50kg , loadcell 50kg , load cell 50kg , cảm biến lực , cam bien luc , hx711 , 1F4

Cảm biến loadcell 50kg

Hàng trong kho: 17
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 724
Vị trí: 1F4

Số lượng đã bán: 28

1 đánh giá - Viết đánh giá

15.120đ

Giá chưa bao gồm VAT: 14.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến loadcell 50kg (Model: Cam-bien loadcell 50kg) là thiết bị chuyên dụng dùng để đo khối lượng và trọng lượng chính xác. Sản phẩm thường được kết hợp với module chuyển đổi ADC 24bit HX711 để chế tạo các loại cân điện tử và ứng dụng rộng rãi trong các hệ thống đo lường tự động.

2. Thông số kỹ thuật

Tải trọng: 50kg
Kích thước: 34x34mm
Điện áp hoạt động: 5V
Thiết bị tương thích: Module chuyển đổi ADC 24bit HX711

3. Ứng dụng

Chế tạo cân điện tử mini, cân nhà bếp hoặc cân bàn điện tử.
Hệ thống đo lường trọng lượng trong dây chuyền sản xuất tự động.
Các ứng dụng nghiên cứu, học tập về cảm biến lực và IoT.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, module HX711, vi điều khiển (Arduino/ESP) và nguồn điện 5V.
Thao tác: Kết nối loadcell với module HX711 theo đúng sơ đồ chân, cấp nguồn và nạp code đọc giá trị từ cảm biến.
Kết quả: Serial Monitor trên máy tính hiển thị giá trị trọng lượng thay đổi khi tác dụng lực lên loadcell.

* Lưu ý an toàn: Không vượt quá tải trọng tối đa 50kg của cảm biến để tránh làm biến dạng hoặc hỏng hóc vĩnh viễn linh kiện.

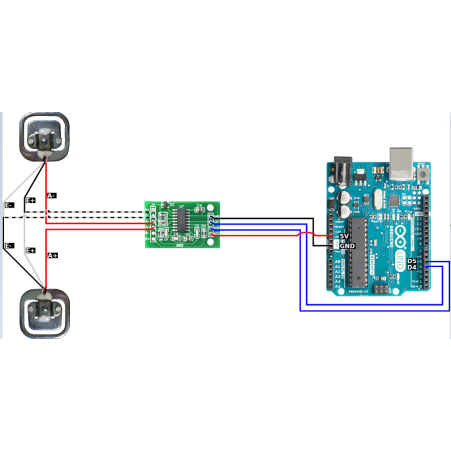

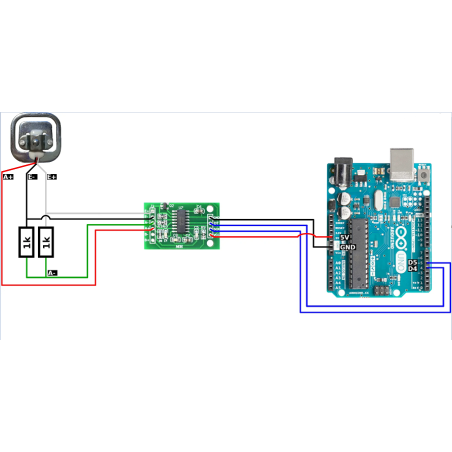

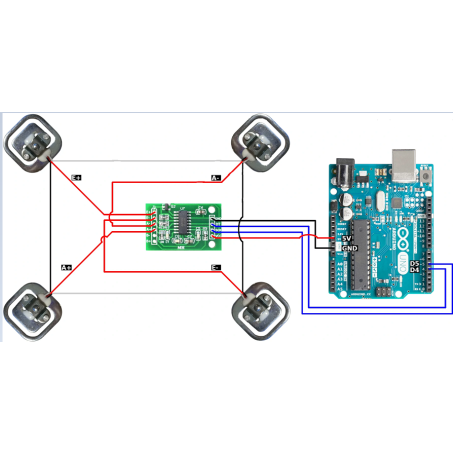

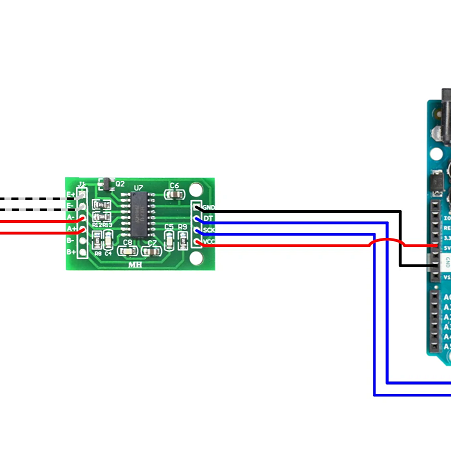

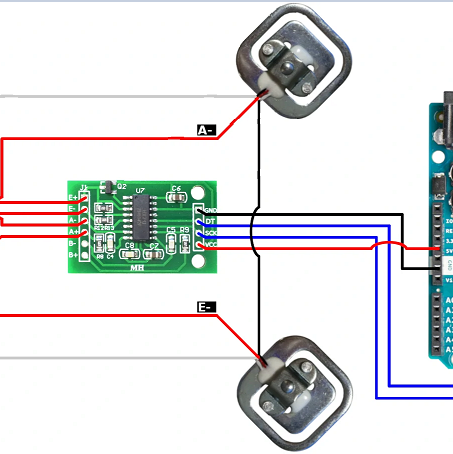

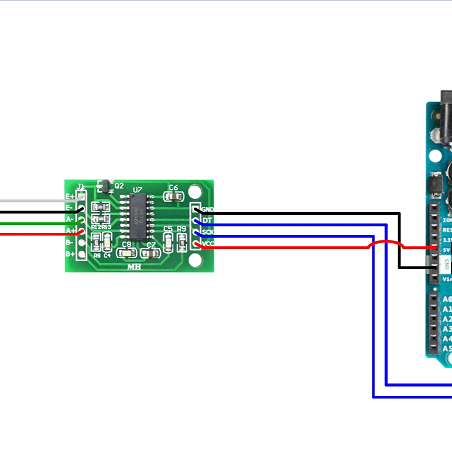

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân DT nối với Chân D8
Chân SCK nối với Chân D7

C/C++ (Arduino/ESP)

#include
long t = 0;
HX711_ADC LoadCell_1(D8, D7);
void setup() {
  Serial.begin(115200);
  Serial.println("");
  LoadCell_1.begin();
  long stabilisingtime = 2000;
  byte loadcell_1_rdy = 0;
  if (LoadCell_1.getTareTimeoutFlag()) {
    Serial.println("Tare timeout, check MCU>HX711 no.1 wiring and pin designations");
  }
  LoadCell_1.setCalFactor(1.0);
}
void loop() {
  LoadCell_1.update();
  float a = LoadCell_1.getData();
  Serial.print("Load_cell 1 output val: ");
  Serial.println(a);
  if (Serial.available() > 0) {
    char inByte = Serial.read();
    if (inByte == 't') {
      LoadCell_1.tareNoDelay();
    }
  }
  if (LoadCell_1.getTareStatus() == true) {
    Serial.println("Tare load cell 1 complete");
  }
}
