Cảm biến Loadcell 10kg

Giới thiệu:

Là loại cảm biến loadcell 10kg chuyên dùng đo chính xác khối lượng, thường ứng dụng trong làm cân điện tử.

Cảm biến loadcell thường  được dùng chung với module chuyển đổi ADC 24bit HX711,ứng dụng làm cân điện tử

Thông số kỹ thuật:

Kích thước: 80 x 12,7 x 12,7mm

Lỗ lắp: 2 x M4, 2 x M5

Khoảng cách hai lỗ : 40mm-40mm ( lỗ trong ) , 70mm -70mm ( lỗ ngoài )

Chiều dài dây: 250mm

Dây đỏ :VCC (5V)

Dây đen :GND

Dây xanh lá :OUT(+)

Dây trắng :OUT (-)

Link thư viện HX711: https://github.com/bogde/HX711

/*

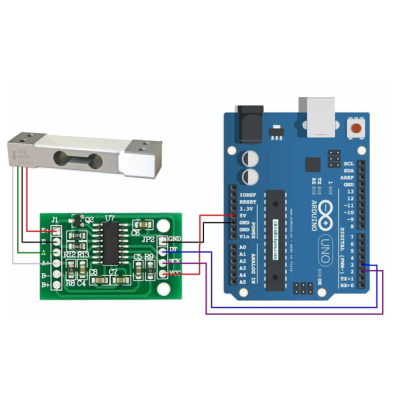

 * Kết nối:
 *        LOADCELL              Arduino
 *           VCC                  5V
 *           SCK                  2
 *           DT                   3
 *           GND                  GND
 *
 *
 */

#include "HX711.h"

int kl;
int Weight;

void setup()
{
    Init_Hx711();
    Serial.begin(9600);
    delay(100);
    Get_Maopi();

}

void loop()
{
    Weight = Get_Weight();
  kl=Weight;
  Serial.print("Khoi Luong: ");
  Serial.print(kl);
  Serial.println("g");
}

cam bien loadcell 10kg
