Cảm biến Loadcell 10kg

Thẻ: cảm biến loadcell 10kg , cam bien loadcell 10kg , loadcell 10kg , hx711 , cân điện tử , can dien tu , cảm biến lực , cam bien luc , 1F5

Cảm biến Loadcell 10kg

Hàng trong kho: 59
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 680
Vị trí: 1F5

Số lượng đã bán: 71

2 đánh giá - Viết đánh giá

34.560đ

Giá chưa bao gồm VAT: 32.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến Loadcell 10kg là loại cảm biến chuyên dụng dùng để đo chính xác khối lượng trong các ứng dụng thực tế. Sản phẩm thường được sử dụng phổ biến chung với module chuyển đổi ADC 24bit HX711 để làm cân điện tử với độ chính xác cao.

2. Thông số kỹ thuật

Kích thước: 80 x 12,7 x 12,7 mm
Lỗ lắp: 2 x M4, 2 x M5
Khoảng cách hai lỗ: 40mm - 40mm (lỗ trong), 70mm - 70mm (lỗ ngoài)
Chiều dài dây: 250 mm
Sơ đồ dây: Dây đỏ (VCC 5V), Dây đen (GND), Dây xanh lá (OUT+), Dây trắng (OUT-)
Tải trọng tối đa: 10kg

3. Ứng dụng

Chế tạo cân điện tử mini để bàn
Ứng dụng trong các dây chuyền phân loại sản phẩm theo trọng lượng
Hệ thống đo lường và kiểm tra lực kéo/nén trong tự động hóa

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, module HX711, Arduino và nguồn điện 5V.
Thao tác: Kết nối các dây tín hiệu của Loadcell với module HX711 theo đúng sơ đồ, sau đó cấp nguồn và nạp code đọc giá trị.
Kết quả: Serial Monitor trên máy tính hiển thị giá trị khối lượng thay đổi khi có lực tác động lên cảm biến.

* Lưu ý an toàn: Không tác dụng lực vượt quá tải trọng tối đa 10kg để tránh làm hỏng cấu trúc cơ khí của cảm biến. Tránh để nước hoặc dung dịch lỏng rơi vào mạch điện.

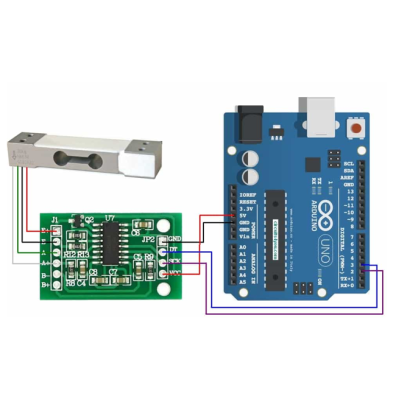

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

LOADCELL VCC nối với Arduino 5V
LOADCELL GND nối với Arduino GND
HX711 SCK nối với Arduino D2
HX711 DT nối với Arduino D3

C/C++ (Arduino/ESP)

/*
 * Kết nối:
 * LOADCELL  Arduino
 * VCC       5V
 * SCK       2
 * DT        3
 * GND       GND
 */
#include "HX711.h"
int kl;
int Weight;
void setup() {
  Init_Hx711();
  Serial.begin(9600);
  delay(100);
  Get_Maopi();
}
void loop() {
  Weight = Get_Weight();
  kl = Weight;
  Serial.print("Khoi Luong: ");
  Serial.print(kl);
  Serial.println("g");
  delay(500);
}
