Cảm biến Loadcell 5kg

Thẻ: cảm biến loadcell 5kg , cam bien loadcell 5kg , loadcell 5kg , loadcell 5kg , cảm biến lực 5kg , cam bien luc 5kg , cảm biến cân nặng , cam bien can nang , 1F6

Cảm biến Loadcell 5kg

Hàng trong kho: 46
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 679
Vị trí: 1F6

Số lượng đã bán: 114

1 đánh giá - Viết đánh giá

34.560đ

Giá chưa bao gồm VAT: 32.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến Loadcell 5kg là loại cảm biến lực chuyên dùng để đo chính xác khối lượng trong các ứng dụng thực tế. Sản phẩm thường được sử dụng phổ biến chung với module chuyển đổi ADC 24bit HX711 để chế tạo các loại cân điện tử thông dụng.

2. Thông số kỹ thuật

Kích thước: 80 x 12,7 x 12,7mm
Lỗ lắp: 2 x M4, 2 x M5
Khoảng cách hai lỗ: 40mm - 40mm (lỗ trong), 70mm - 70mm (lỗ ngoài)
Chiều dài dây: 250mm
Dây đỏ: VCC (5V)
Dây đen: GND
Dây xanh lá: OUT(+)
Dây trắng: OUT(-)

3. Ứng dụng

Chế tạo cân điện tử mini để đo trọng lượng vật nhỏ
Ứng dụng trong các dây chuyền phân loại sản phẩm theo khối lượng
Nghiên cứu học tập về cảm biến lực và hệ thống đo lường vi điều khiển

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Chuẩn bị bo mạch Arduino, module HX711, dây cắm và vật mẫu có trọng lượng đã biết (dưới 5kg).
Thao tác: Kết nối chính xác các dây tín hiệu từ Loadcell vào module HX711, kết nối HX711 với Arduino theo sơ đồ và nạp mã nguồn mẫu.
Kết quả: Đặt vật lên bề mặt cân, màn hình Serial Monitor hiển thị đúng giá trị khối lượng tương ứng của vật mẫu.

* Lưu ý an toàn: Không tác dụng lực vượt quá giới hạn 5kg lên cảm biến để tránh làm biến dạng vĩnh viễn thanh kim loại bên trong.

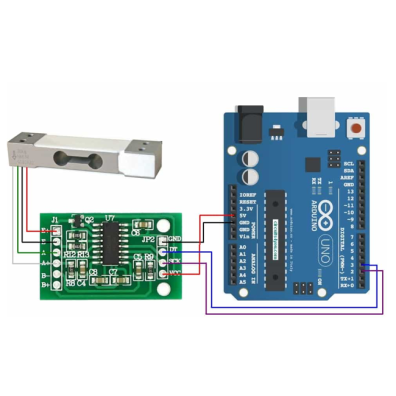

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC (Module HX711) nối với 5V (Arduino)
SCK (Module HX711) nối với Chân 2 (Arduino)
DT (Module HX711) nối với Chân 3 (Arduino)
GND (Module HX711) nối với GND (Arduino)

C/C++ (Arduino/ESP)

/*
 * Kết nối:
 * LOADCELL HX711/Arduino
 * VCC -> 5V
 * SCK -> 2
 * DT -> 3
 * GND -> GND
 */
#include "HX711.h"
int kl;
int Weight;
void setup() {
  Init_Hx711();
  Serial.begin(9600);
  delay(100);
  Get_Maopi();
}
void loop() {
  Weight = Get_Weight();
  kl = Weight;
  Serial.print("Khoi Luong: ");
  Serial.print(kl);
  Serial.println("g");
  delay(500);
}
