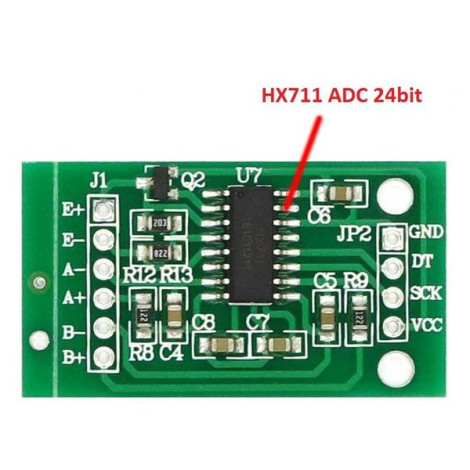

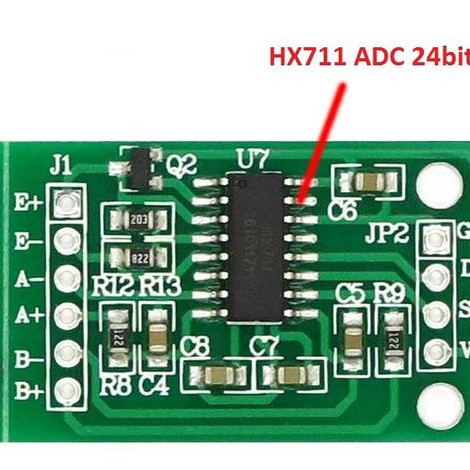

Mạch chuyển đổi ADC 24bit Loadcell HX711

Thẻ: mạch chuyển đổi adc 24bit , mach chuyen doi adc 24bit , loadcell hx711 , hx711 loadcell , cảm biến trọng lượng , cam bien trong luong , mạch đo tải trọng , mach đo tai trong , 1B35

Hàng trong kho: 38
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 681
Vị trí: 1B35

Số lượng đã bán: 247

1 đánh giá - Viết đánh giá

12.960đ

Giá chưa bao gồm VAT: 12.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch chuyển đổi ADC 24bit Loadcell HX711 là module chuyên dụng dùng để đọc giá trị từ các cảm biến trọng lượng Loadcell. Với độ phân giải cao lên đến 24-bit ADC, mạch cung cấp khả năng đo lường chính xác và chuyển đổi dữ liệu thông qua giao tiếp 2 dây, giúp dễ dàng kết nối và xử lý dữ liệu với các loại vi điều khiển như Arduino hoặc ESP.

2. Thông số kỹ thuật

Model: Mạch chuyển đổi ADC 24bit Loadcell HX711
Điện áp hoạt động: 2.7V - 5V
Độ phân giải: 24-bit ADC
Tốc độ lấy mẫu: 10 - 80 SPS (tùy chỉnh)
Độ phân giải điện áp: 40mV
Kích thước: 38 x 21 x 10 mm

3. Ứng dụng

Chế tạo cân điện tử nhà bếp, cân bàn mini.
Hệ thống đo lường lực kéo, nén trong công nghiệp và nghiên cứu.
Các ứng dụng tự động hóa cần giám sát tải trọng và trọng lượng vật thể.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Mạch HX711, cảm biến Loadcell, Arduino Uno, dây cắm breadboard và nguồn điện 5V.
Thao tác: Kết nối nguồn và các chân tín hiệu từ module HX711 vào Arduino theo sơ đồ, sau đó nạp code đọc giá trị từ thư viện HX711.
Kết quả: Mở Serial Monitor trên máy tính, khi tác dụng lực lên Loadcell, các giá trị thô thay đổi tương ứng theo trọng lượng.

* Lưu ý an toàn: Cấp đúng dải điện áp hoạt động từ 2.7V - 5V, tránh đấu ngược cực nguồn điện có thể gây hư hỏng chip HX711.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
DT (Data) nối với Chân D2 (Arduino)
SCK (Clock) nối với Chân D3 (Arduino)

C/C++ (Arduino/ESP)

#include "HX711.h"

const int LOADCELL_DOUT_PIN = 2;
const int LOADCELL_SCK_PIN = 3;

HX711 scale;

void setup() {
  Serial.begin(9600);
  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);
  scale.set_scale(2280.f);
  scale.tare();
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.read_average(5);
    Serial.print("Gia tri ADC: ");
    Serial.println(reading);
  } else {
    Serial.println("Khong tim thay HX711.");
  }
  delay(1000);
}
