Test board hàn 1 mặt phủ xanh 7x9cm
Test board hàn 1 mặt phủ xanh 7x9cm
- Hàng trong kho: 289
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 699
- Vị trí: 3A
Số lượng đã bán: 1229
Lượt xem: 194
10.800đ
Giá chưa bao gồm VAT: 10.000đ
1. Giới thiệu tổng quan

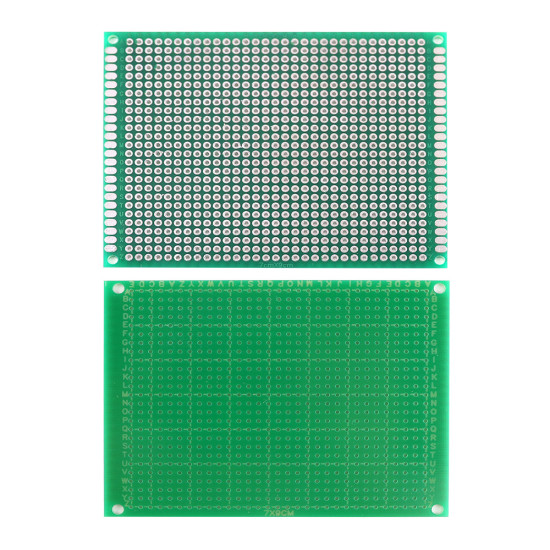

Test board hàn 1 mặt phủ xanh 7x9cm là loại board đồng chất lượng cao chuyên dùng cho việc hàn mạch điện tử thủ công, làm mạch nguyên lý hoặc thử nghiệm mạch điện nhanh chóng. Sản phẩm có kích thước chuẩn 7x9cm, một mặt được phủ lớp cách điện màu xanh bảo vệ mạch đồng bên dưới, giúp người dùng dễ dàng bố trí linh kiện và đi dây.
2. Thông số kỹ thuật
- Kích thước: 7 x 9 cm
- Chất liệu: Board đồng 1 mặt phủ xanh
- Khoảng cách lỗ chuẩn: 2.54 mm (thông dụng cho chân linh kiện DIP, IC, header)
- Đường kính lỗ: ~1.0 mm
3. Ứng dụng
- Hàn và lắp ráp các mạch điện tử thử nghiệm (prototype)
- Thực hành môn học điện tử, làm đồ án tốt nghiệp, nghiên cứu khoa học
- Thiết kế các mạch điện ứng dụng nhỏ gọn không cần làm mạch in (PCB) thủ công phức tạp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity).
- Thao tác: Dùng que đo kiểm tra các đường mạch đồng để đảm bảo không bị đứt mạch, chập mạch giữa các đường đồng cạnh nhau.
- Kết quả: Đồng hồ kêu tít (hoặc báo thông mạch) khi đo trên cùng một đường đồng và không kêu khi đo giữa các đường khác nhau.
* Lưu ý an toàn: Vệ sinh sạch sẽ mối hàn và cặn nhựa thông sau khi hàn để tránh gây rò rỉ điện hoặc oxy hóa mạch theo thời gian.
