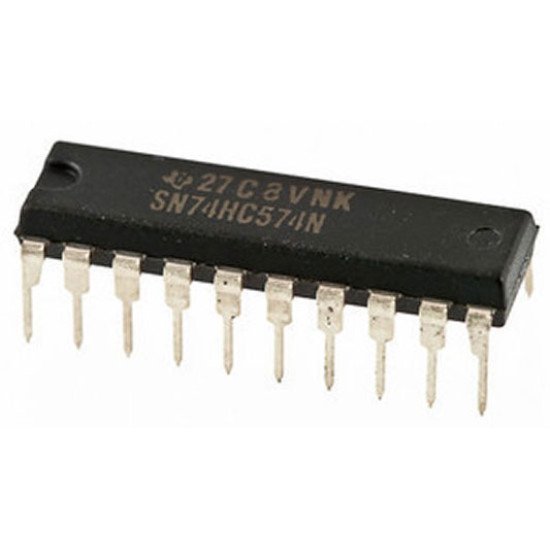

74574

Thẻ: ic 74574 , ic 74574 , octal d-type flip-flop , 74574 họ 74xx , linh kiện số , linh kien so , thanh ghi dịch , thanh ghi dich , 3N2

74574

Hàng trong kho: 74
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 104
Vị trí: 3N2

Số lượng đã bán: 3

1 đánh giá - Viết đánh giá

7.560đ

Giá chưa bao gồm VAT: 7.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC 74574 thuộc họ logic 74xx là một mạch tích hợp thanh ghi dịch hoặc chốt dữ liệu tốc độ cao, thường được sử dụng trong các hệ thống xử lý số. Sản phẩm nổi bật với khả năng lưu trữ dữ liệu đồng bộ 8 bit, hoạt động ổn định và tương thích tốt với chuẩn logic TTL.

2. Thông số kỹ thuật

Mã sản phẩm (Model): 74574
Họ vi mạch: 74xx
Loại linh kiện: Octal D-Type Edge-Triggered Flip-Flop với ngõ ra 3 trạng thái (3-State Outputs)
Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
Nhiệt độ làm việc: 0°C đến 70°C (dân dụng)

3. Ứng dụng

Lưu trữ và đệm dữ liệu trong các hệ thống vi xử lý và máy tính mini.
Thiết kế mạch giao tiếp Bus, mạch đếm, và thanh ghi dịch trong các thiết bị đo đạc số.
Sử dụng trong các mạch logic tổ hợp và tuần tự phục vụ học tập, nghiên cứu điện tử.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V DC, đồng hồ vạn năng (VOM) hoặc mạch test LED đơn giản, nguồn xung clock kiểm tra.
Thao tác: Cấp nguồn VCC (chân nguồn) và GND. Đưa mức logic thay đổi vào chân D và kích xung tại chân Clock, đồng thời quan sát trạng thái ngõ ra Q.
Kết quả: Ngõ ra Q thay đổi trạng thái đồng bộ theo sườn lên của xung Clock và dữ liệu tại ngõ vào D, ngõ ra 3 trạng thái hoạt động chính xác khi có tín hiệu điều khiển OE.

* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo xả tĩnh điện (ESD) trước khi chạm vào linh kiện và kiểm tra kỹ cực tính nguồn trước khi kết nối.

ic 74574
