1. Giới thiệu tổng quan

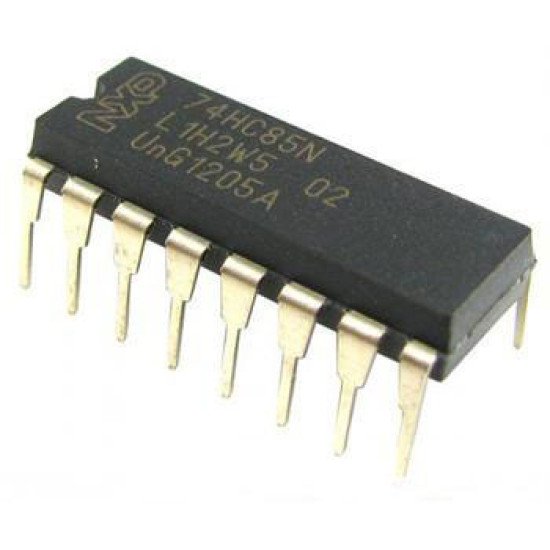

IC 7485 là mạch so sánh đại lượng số 4-bit (4-bit Magnitude Comparator) thuộc họ logic TTL 74xx phổ biến. Thiết bị này chuyên dùng để so sánh hai từ mã nhị phân 4-bit ($A$ và $B$), cung cấp các ngõ ra logic xác định chính xác mối quan hệ lớn hơn, nhỏ hơn hoặc bằng giữa hai số.
2. Thông số kỹ thuật
- Loại IC: 7485 (Họ TTL 74xx)
- Chức năng: So sánh số nhị phân 4-bit
- Điện áp hoạt động: 4.75V đến 5.25V (Tiêu chuẩn 5V)
- Dòng điện ngõ ra: Lên đến 8mA (Sink current)
- Độ trễ truyền dẫn (Propagation Delay): ~20ns - 30ns
- Khả năng mở rộng: Có ngõ vào tầng (Cascading inputs) cho các từ mã lớn hơn
- Kiểu chân: DIP-16 hoặc SOIC-16
3. Ứng dụng
- Hệ thống điều khiển số và máy tính công nghiệp cần so sánh địa chỉ hoặc dữ liệu.
- Mạch kiểm tra giới hạn (Limit detectors) trong tự động hóa và đo lường.
- Thiết kế các bộ đếm số học có điều kiện dừng linh hoạt.
- Mạch giải mã và điều khiển hiển thị LED 7 đoạn theo ngưỡng giá trị.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, bo mạch testboard, đồng hồ VOM hoặc các LED đơn kèm điện trở 330Ω để báo trạng thái ngõ ra, các công tắc gạt tạo mức logic cho ngõ vào $A$, $B$ và các ngõ vào tầng.
- Thao tác: Cấp nguồn 5V vào chân VCC (chân 16) và nối Mass/GND vào chân GND (chân 8). Thiết lập các giá trị nhị phân khác nhau cho ngõ vào $A$ (A0-A3) và $B$ (B0-B3). Kéo chân tầng $A=B$ input lên mức cao. Quan sát trạng thái tại các ngõ ra $A>B$, $A=B$, và $A
- Kết quả: Khi $A > B$, ngõ ra $A>B$ lên mức cao; khi $A < B$, ngõ ra $A
- Kết quả: Khi $A > B$, ngõ ra $A>B$ lên mức cao; khi $A < B$, ngõ ra $A
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC cấu trúc TTL. Kiểm tra kỹ cực tính nguồn trước khi đóng điện và tuân thủ các biện pháp chống tĩnh điện (ESD).
