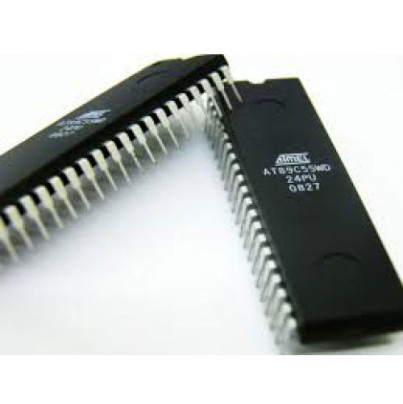

AT89C55
Thẻ:
at89c55
, ic at89c55
, vi dieu khien 8051
, vi điều khiển 8051
, ic 8-bit
, at89c55 atml
, linh kien dien tu
, linh kiện điện tử
, 5B
AT89C55
- Hàng trong kho: 9
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 593
- Vị trí: 5B
Số lượng đã bán: 1
Lượt xem: 137
43.200đ
Giá chưa bao gồm VAT: 40.000đ
1. Giới thiệu tổng quan
IC vi điều khiển AT89C55 từ hãng Atmel là dòng vi điều khiển 8-bit hiệu năng cao tương thích ngược với tập lệnh MCS-51. Thiết bị được trang bị 20KB bộ nhớ Flash lập trình lại và 256 byte RAM nội, đáp ứng tốt cho các ứng dụng nhúng đòi hỏi dung lượng mã nguồn lớn.
2. Thông số kỹ thuật
- Hãng sản xuất: Atmel
- Loại vi điều khiển: 8-bit 8051 (AT89C series)
- Bộ nhớ Flash: 20 KB
- RAM nội: 256 bytes
- Tần số hoạt động tối đa: 24 MHz
- Số cổng I/O (Pins): 32 chân I/O khả dụng (4 cổng 8-bit)
- Timer/Counter: 3 bộ định thời/đếm 16-bit
- Điện áp hoạt động: 4.0V - 5.5V
- Giao tiếp nối tiếp: UART (Full duplex Serial Channel)
3. Ứng dụng
- Thiết kế hệ thống điều khiển công nghiệp và tự động hóa
- Hệ thống đo lường và hiển thị sử dụng LCD/LED 7 đoạn
- Bảng quảng cáo điện tử, mạch điều khiển đèn giao thông
- Thiết bị gia dụng thông minh và các đồ án điện tử vi xử lý
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Mạch nạp chuyên dụng hỗ trợ dòng AT89 (như TL866 hoặc mạch nạp 89 cổ điển), nguồn cấp 5V ổn định, và đế cắm IC 40 chân.
- Thao tác: Đặt IC lên mạch nạp, sử dụng phần mềm nạp để tiến hành đọc/ghi thử nghiệm file mã nguồn hex đơn giản lên bộ nhớ Flash của IC.
- Kết quả: Phần mềm báo nạp thành công (Verify Success) và IC không bị nóng bất thường khi cấp nguồn hoạt động.
* Lưu ý an toàn: Cấp đúng điện áp 5VDC cho chân VCC (chân 40) và GND (chân 20). Tránh để chân IC tiếp xúc với tĩnh điện hoặc cấp ngược cực tính có thể làm hỏng vĩnh viễn linh kiện.
