Atmega8A

Thẻ: atmega8a , ic atmega8a , vi dieu khien atmega8a , vi điều khiển atmega8a , avr 8-bit , avr 8 bit , ic nhung , ic nhúng , 5B

Atmega8A

Hàng trong kho: 6
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1351
Vị trí: 5B

Số lượng đã bán: 20

1 đánh giá - Viết đánh giá

91.800đ

Giá chưa bao gồm VAT: 85.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

ATmega8A là một vi điều khiển CMOS 8-bit công suất thấp dựa trên kiến trúc RISC AVR hiệu năng cao. Sản phẩm có khả năng xử lý hoàn toàn một lệnh trên một chu kỳ xung hệ thống, đem lại sức mạnh tối ưu hóa giữa tốc độ xử lý và điện năng tiêu thụ, phù hợp cho nhiều ứng dụng nhúng và điều khiển điện tử.

2. Thông số kỹ thuật

Kiến trúc: AVR 8-bit
Điện áp hoạt động: 2.7V – 5.5V
Dòng hoạt động: 3.6 mA

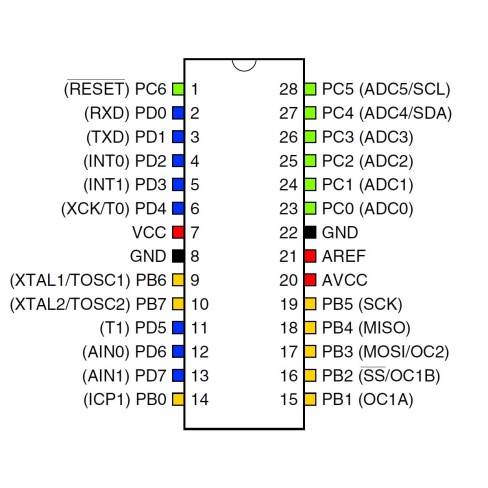

Số chân: 28 chân (DIP28)
Tần số hoạt động: 0 - 16 MHz
Bộ nhớ Flash: 8 KB
EEPROM: 512 Bytes
SRAM: 1 KB
Timer/Counter: 2 bộ 8-bit, 1 bộ 16-bit
Số kênh PWM: 3 kênh
Số kênh ADC: 6 kênh 10-bit
Bộ so sánh Analog: 1 bộ
Giao diện kết nối: SPI, USART, 2-Wire (I2C)
Nạp chương trình: Hỗ trợ giao tiếp SPI

3. Ứng dụng

Tính toán các phép toán và xử lý logic nhanh chóng trong hệ thống nhúng
Xử lý tín hiệu phức tạp cho các thiết bị đo đạc
Ứng dụng rộng rãi trong điều khiển động cơ
Thiết bị điều khiển công nghiệp và thiết bị dân dụng
Ứng dụng trong các mạch điện tử tự thiết kế (như mạch điều khiển LED đơn)

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, nguồn cấp ổn định 3.3V hoặc 5V, mạch nạp ISP (như USBasp) và IC ATmega8A đặt trên đế cắm DIP28.
Thao tác: Cấp nguồn đúng chân VCC và GND của IC. Kết nối mạch nạp với các chân SPI (MOSI, MISO, SCK, RESET) của IC để nạp chương trình kiểm tra (ví dụ code chớp tắt LED).
Kết quả: IC hoạt động ổn định, thực thi đúng chương trình nạp (LED chớp tắt theo chu kỳ) và không bị quá nhiệt.

* Lưu ý an toàn: Cấp đúng điện áp hoạt động (tối đa 5.5V), tránh ngược cực nguồn điện có thể gây hỏng IC. Thận trọng với phóng điện tĩnh điện (ESD) khi thao tác trực tiếp với chân IC.

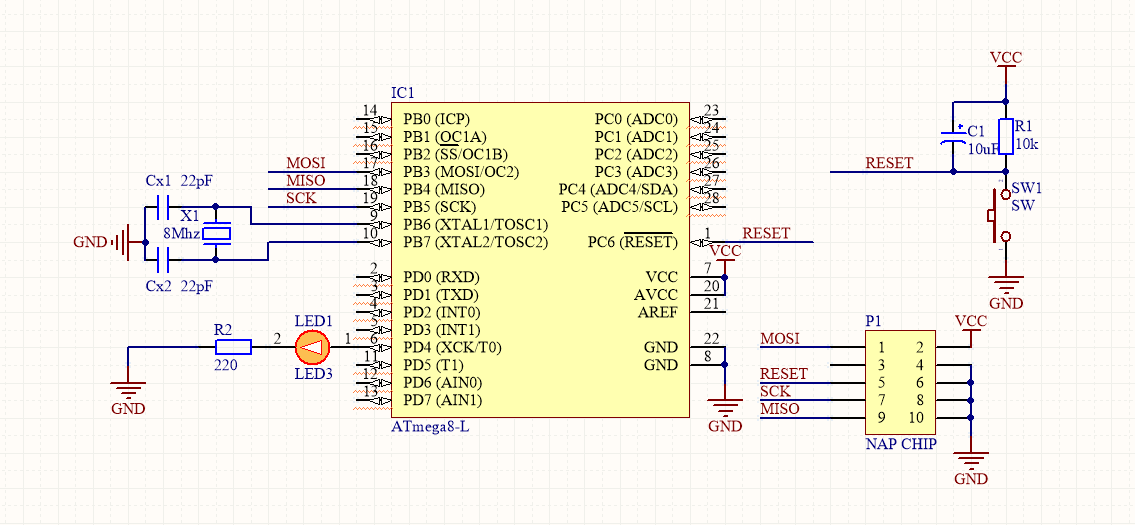

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân RESET (ATmega8A) nối với Chân D10 (Arduino Uno)
Chân MOSI (ATmega8A - Chân 17) nối với Chân D11 (Arduino Uno)
Chân MISO (ATmega8A - Chân 18) nối với Chân D12 (Arduino Uno)
Chân SCK (ATmega8A - Chân 19) nối với Chân D13 (Arduino Uno)
VCC / AVCC (ATmega8A) nối với Nguồn 5V
GND (ATmega8A) nối với GND

C/C++ (Arduino/ESP)

/*
 * Sử dụng Arduino Uno làm mạch nạp ISP (ArduinoISP) để nạp chương trình cho vi điều khiển ATmega8A.
 * Sau khi nạp sketch "ArduinoISP" vào Arduino Uno, bạn có thể chọn board "ATmega8" trong Arduino IDE để nạp code ứng dụng (ví dụ Blink) cho ATmega8A.
 */

void setup() {
  // Cấu hình chân PB0 (Pin 14 trên ATmega8A) làm ngõ ra cho LED đơn
  pinDataReg_B |= (1 << DDB0);
}

void loop() {
  pinPortReg_B |= (1 << PORTB0);  // Bật LED
  delay(1000);
  pinPortReg_B &= ~(1 << PORTB0); // Tắt LED
  delay(1000);
}
