1. Giới thiệu tổng quan

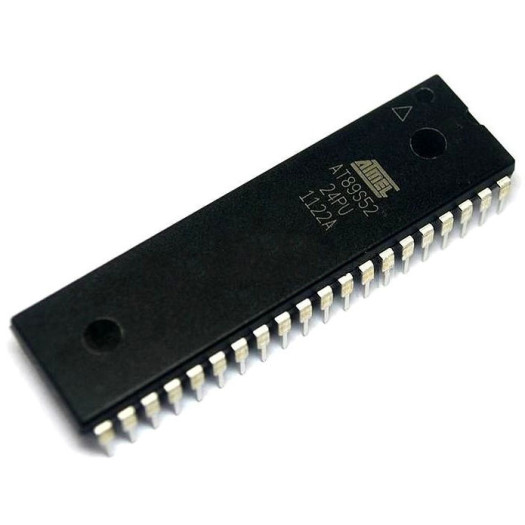

Vi điều khiển AT89S52 là dòng IC vi điều khiển 8-bit hiệu năng cao thuộc họ 8051 do hãng Atmel sản xuất. Sản phẩm được tích hợp bộ nhớ Flash lập trình lại trong hệ thống (ISP), 8KB bộ nhớ Flash và 256 bytes RAM nội, rất phù hợp cho các ứng dụng nhúng, điều khiển tự động và học tập lập trình.

2. Thông số kỹ thuật

Hãng sản xuất: Atmel / Microchip
Kiến trúc: 8051 (8-bit)
Điện áp hoạt động: 4.0V đến 5.5V
Bộ nhớ Flash: 8 KB (hỗ trợ ISP - In-System Programming)
RAM nội: 256 x 8-bit
Chân I/O: 32 chân xuất nhập (GPIO)
Timer/Counter: 3 bộ Timer/Counter 16-bit
Giao tiếp: UART (Full Duplex Serial Channel)
Tần số xung nhịp tối đa: 33 MHz
Kiểu đóng gói: DIP-40 hoặc PLCC-44

3. Ứng dụng

Thiết kế mạch điều khiển thiết bị điện tử dân dụng và công nghiệp.
Hệ thống đo lường, hiển thị dùng LCD, LED 7 đoạn.
Robot cơ bản, xe dò line, xe điều khiển từ xa.
Mạch nạp và giảng dạy vi điều khiển trong các trường đại học, cao đẳng kỹ thuật.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V ổn định, đế cắm IC (ZIF socket hoặc DIP socket), mạch nạp 8051 (như USB ISP), đồng hồ VOM.
Thao tác: Cấp nguồn 5V vào chân VCC (chân 40) và GND (chân 20). Kết nối mạch nạp với các chân ISP (MOSI - chân 6, MISO - chân 7, SCK - chân 8, RST - chân 9). Dùng phần mềm nạp chương trình (như ProgISP) để thử đọc/ghi một chương trình nhấp nháy LED đơn giản vào IC.
Kết quả: Phần mềm báo nạp thành công (Verify Success) và chương trình LED nhấp nháy chạy đúng trên mạch test chứng tỏ IC hoạt động tốt.

* Lưu ý an toàn: Không cấp nguồn quá áp vượt quá 5.5V để tránh làm hỏng IC. Đảm bảo cắm đúng chiều IC (nhận biết qua rãnh bán nguyệt trên thân IC) và xả tĩnh điện trước khi thao tác.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân P1.0 nối với Điện trở 220Ω và LED đơn (chân dương), chân âm LED nối GND

C/C++ (Arduino/ESP)

#include

// Định nghĩa chân nối LED
sbit LED = P1^0;

// Hàm tạo độ trễ cơ bản
void delay(unsigned int time) {
    unsigned int i, j;
    for(i = 0; i < time; i++) {
        for(j = 0; j < 1275; j++);
    }
}

void main(void) {
    while(1) {
        LED = ~LED;
        delay(500);
    }
}
