AT89C4051
- Hàng trong kho: 5
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 595
- Vị trí: 5B
Số lượng đã bán: 3
Lượt xem: 201
25.920đ
Giá chưa bao gồm VAT: 24.000đ
1. Giới thiệu tổng quan

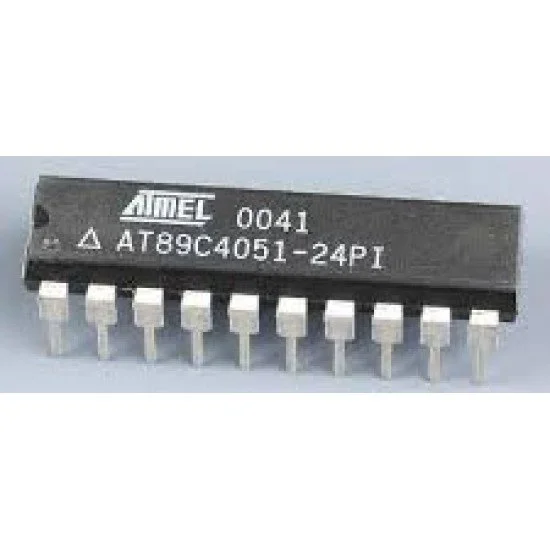

IC AT89C4051 là một vi điều khiển 8-bit công suất thấp, hiệu suất cao dựa trên kiến trúc 8051 của hãng Atmel với 4KB Flash có thể lập trình lại. Sản phẩm là giải pháp lý tưởng cho các ứng dụng nhúng nhỏ gọn nhờ tích hợp bộ nhớ Flash trong hệ thống và giao tiếp nối tiếp UART tiện lợi.
2. Thông số kỹ thuật
- Hãng sản xuất: Atmel
- Loại vi điều khiển: 8051 (8-bit)
- Bộ nhớ Flash: 4KB
- RAM nội: 128 x 8-bit
- Dải điện áp hoạt động: 2.7V - 5.5V
- Tần số hoạt động: 0 - 24 MHz
- Số chân I/O khả dụng: 15 chân
- Giao tiếp: UART (Serial)
- Đóng gói: DIP-20 hoặc SOIC-20
3. Ứng dụng
- Hệ thống điều khiển công nghiệp nhỏ
- Thiết bị gia dụng thông minh
- Mạch điều khiển động cơ bước, quạt
- Các dự án học tập, nghiên cứu về vi điều khiển 8051
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn DC 5V, mạch nạp chuyên dụng cho 8051 (như USBasp hoặc mạch nạp ISP tương thích).
- Thao tác: Kiểm tra điện trở cách điện giữa các chân nguồn (VCC và GND) bằng VOM để tránh chạm chập. Lắp IC vào mạch nạp, tiến hành đọc/ghi chương trình mẫu (như nhấp nháy LED) để kiểm tra khả năng hoạt động của bộ nhớ Flash và các chân I/O.
- Kết quả: Mạch nạp nhận diện đúng chip AT89C4051, nạp code thành công và mạch hoạt động đúng theo chương trình.
* Lưu ý an toàn: Cấp đúng điện áp hoạt động (tối đa 5.5V), lắp đúng chiều chân IC (chú ý vết khuyết định vị trên thân IC) để tránh làm hỏng linh kiện do ngược cực hoặc quá áp.
