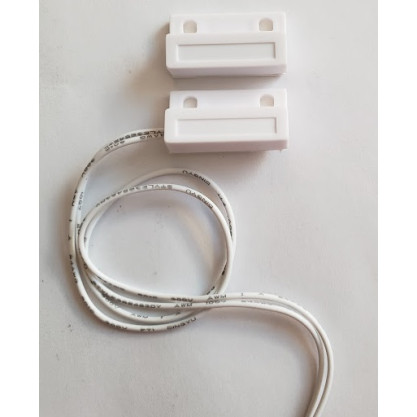

Cảm biến từ MC-38 thường đóng

Thẻ: cảm biến từ mc-38 , cam bien tu mc-38 , công tắc từ chống trộm , cong tac tu chong trom , cảm biến gắn cửa , cam bien gan cua , mc-38 , cảm biến từ thường đóng , 1A1

Hàng trong kho: 30
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1715
Vị trí: 1A1

Số lượng đã bán: 145

0 đánh giá - Viết đánh giá

16.200đ

Giá chưa bao gồm VAT: 15.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến từ MC-38 là loại công tắc từ chuyên dụng hoạt động theo nguyên lý tiếp điểm từ trường, tự động đóng tiếp điểm khi hai miếng đặt gần nhau. Thiết bị sở hữu thiết kế 2 cặp vuông góc nhỏ gọn, là giải pháp tối ưu cho các hệ thống cảnh báo chống trộm mở cửa, giám sát an ninh cho cửa ra vào, két sắt và tủ điện.

2. Thông số kỹ thuật

Model: MC-38
Khoảng cách hoạt động: 18 ± 6mm
Điện áp tiếp điểm: Tối đa 100 VDC
Dòng điện tiêu thụ: Tối đa 300mA
Độ bền cơ học/Điện: 100 triệu lần đóng/ngắt
Trạng thái ngõ ra: Thường mở (Đóng tiếp điểm khi đặt lại gần nhau)
Kích thước: 27 x 14 x 10 mm

3. Ứng dụng

Hệ thống cảnh báo chống trộm gắn cửa ra vào, cửa sổ nhà ở, văn phòng.
Giám sát trạng thái đóng/mở an toàn cho két sắt, hộp kỹ thuật, tủ điện công nghiệp.
Ứng dụng trong các mạch điều khiển tự động bật/tắt thiết bị theo trạng thái cửa.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM) chỉnh về thang đo thông mạch (Continuity/Buzzer), 2 thành phần của cảm biến MC-38.
Thao tác: Kết nối 2 que đo của đồng hồ VOM vào 2 sợi dây của cảm biến. Lần lượt đưa miếng nam châm lại gần và đưa ra xa phần cảm biến chứa dây dẫn.
Kết quả: Khi đưa 2 miếng lại gần nhau trong khoảng cách dưới 18mm, đồng hồ kêu tít (thông mạch). Khi tách ra, đồng hồ ngắt (hở mạch).

* Lưu ý an toàn: Không vượt quá giới hạn điện áp 100VDC và dòng điện 300mA để tránh làm cháy hoặc dính tiếp điểm bên trong.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Dây 1 của MC-38 nối với Chân Digital (ví dụ: D2) trên Arduino (cấu hình INPUT_PULLUP)
Dây 2 của MC-38 nối với GND trên Arduino

C/C++ (Arduino/ESP)

const int sensorPin = 2; // Khai báo chân kết nối cảm biến MC-38

void setup() {
  Serial.begin(9600);
  // Sử dụng điện trở kéo nội (PULLUP), khi cửa mở cảm biến hở mạch (HIGH), cửa đóng cảm biến nối đất (LOW)
  pinMode(sensorPin, INPUT_PULLUP);
}

void loop() {
  int sensorState = digitalRead(sensorPin);
  if (sensorState == LOW) {
    Serial.println("Trạng thái: Cửa ĐÓNG (Nam châm ở gần)");
  } else {
    Serial.println("Trạng thái: Cửa MỞ (Nam châm ở xa)");
  }
  delay(500); // Đọc trạng thái mỗi 0.5 giây
}
