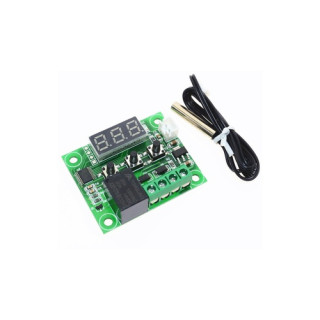

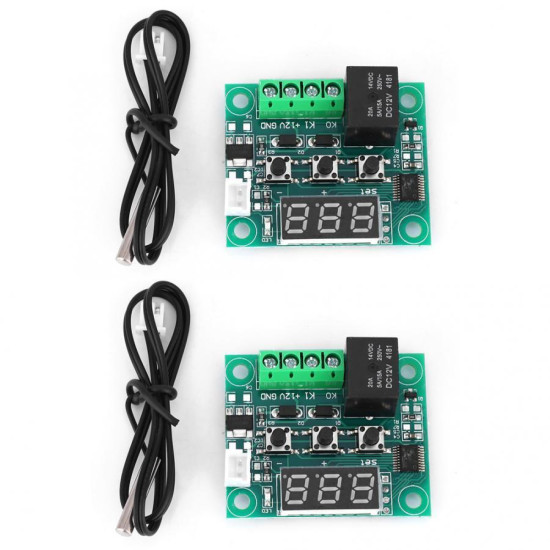

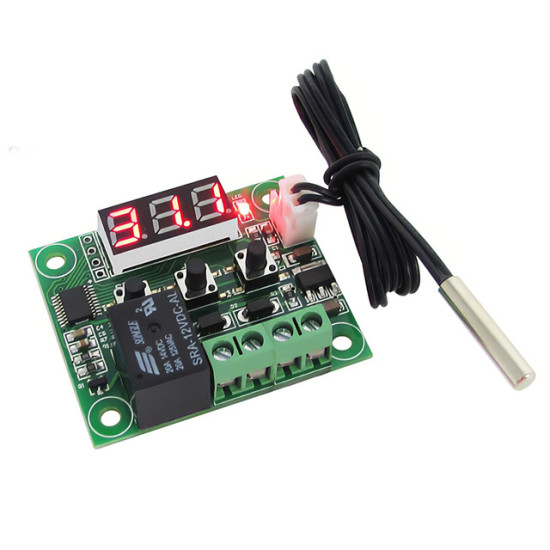

Mạch điều khiển nhiệt độ relay XH-W1209
Mạch điều khiển nhiệt độ relay XH-W1209
- Hàng trong kho: 102
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 687
- Vị trí: 1J12
Số lượng đã bán: 239
Lượt xem: 319
37.800đ
Giá chưa bao gồm VAT: 35.000đ
1. Giới thiệu tổng quan
Mạch điều khiển nhiệt độ relay XH-W1209 là sản phẩm mạch điều khiển nhiệt độ đóng ngắt tự động thông qua relay. Thiết bị được thiết kế cho phép điều chỉnh nhiệt độ bằng nút nhấn và hiển thị trực quan qua LED 7 đoạn, rất phù hợp cho các ứng dụng tự động hóa dân dụng và công nghiệp.
2. Thông số kỹ thuật
- Điện áp hoạt động: 12VDC
- Dòng tiêu thụ: ~ 60mA
- Đầu dò nhiệt độ: Nhiệt điện trở 10k chống nước
- Tầm đo nhiệt: -50°C đến 110°C
- Độ chính xác: 0.1°C
- Hiển thị: LED 7 đoạn kèm LED báo nguồn
- Thông số Relay: Tiếp điểm thường hở, dòng tải tối đa 10A
- Kích thước: 40 x 49mm
3. Ứng dụng
- Điều khiển hệ thống quạt làm mát hoặc thiết bị sưởi ấm
- Ứng dụng trong các dòng máy ấp trứng tự động
- Hãm nhiệt độ, bảo vệ thiết bị quá nhiệt trong tủ điện, hồ cá
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 12VDC ổn định, đầu dò nhiệt độ 10k đi kèm mạch.
- Thao tác: Cắm đầu dò vào mạch, cấp nguồn 12VDC vào chân nguồn. Quan sát màn hình LED 7 đoạn hiển thị nhiệt độ hiện tại. Nhấn nút SET và các phím tăng/giảm để cài đặt nhiệt độ đóng ngắt relay.
- Kết quả: Khi nhiệt độ môi trường hoặc nhiệt độ đầu dò thay đổi đạt ngưỡng cài đặt, relay sẽ đóng/ngắt mạch kèm theo tiếng click và đèn LED báo trạng thái hoạt động.

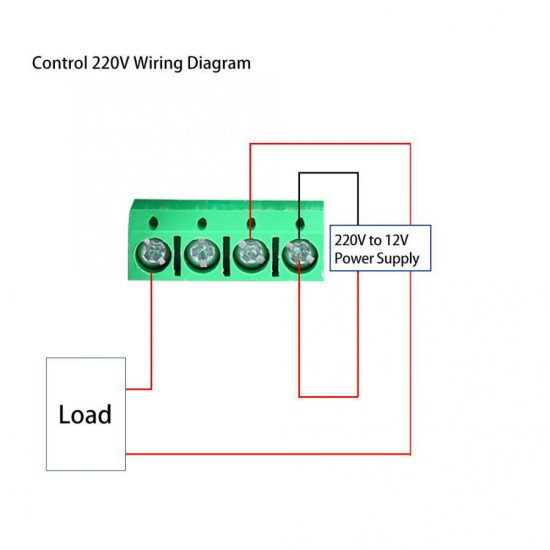

* Lưu ý an toàn: Cấp đúng cực nguồn điện 12VDC để tránh làm hỏng linh kiện trên mạch. Khi sử dụng điều khiển tải điện áp cao (220VAC), cần tuân thủ tuyệt đối các quy tắc an toàn điện.
