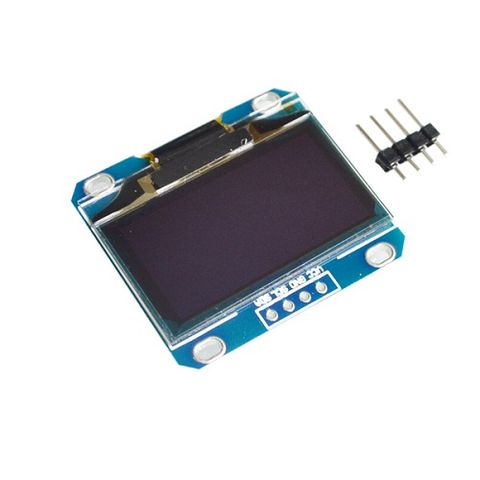

Màn hình OLED 1.3 inch (màu xanh)

Thẻ: màn hình oled 1.3 inch , man hinh oled 1.3 inch , màn hình oled xanh , man hinh oled xanh , oled sh1106 , oled 1.3 i2c , linh kiện arduino , linh kien arduino , 1F18

Hàng trong kho: 10
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1215
Vị trí: 1F18

Số lượng đã bán: 170

1 đánh giá - Viết đánh giá

120.960đ

Giá chưa bao gồm VAT: 112.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Màn hình OLED 1.3 inch màu xanh sử dụng giao tiếp I2C cho khả năng hiển thị đẹp, sang trọng và rõ nét ngay cả vào ban ngày. Sản phẩm nổi bật với ưu điểm tiết kiệm năng lượng tối đa, chất lượng đường truyền ổn định và cực kỳ dễ dàng kết nối chỉ với 2 chân GPIO, sử dụng IC Driver SH1106 phổ biến.

2. Thông số kỹ thuật

Điện áp sử dụng: 2.2 ~ 5.5VDC
Công suất tiêu thụ: 0.04W
Góc hiển thị: Lớn hơn 160 độ
Số điểm hiển thị: 128 x 64 pixels
Độ rộng màn hình: 1.3 inch
Màu hiển thị: Xanh Dương
Giao tiếp: I2C
Driver IC: SH1106

3. Ứng dụng

Hiển thị thông tin cho các dự án DIY với Arduino, ESP8266, ESP32, STM32.
Làm giao diện HMI nhỏ gọn cho thiết bị đo đạc, cảm biến nhiệt độ độ ẩm, đồng hồ thời gian thực.
Các thiết bị đeo tay thông minh hoặc thiết bị cầm tay chạy bằng pin cần tiết kiệm năng lượng.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Chuẩn bị một mạch Arduino (như Arduino Uno), dây cắm breadboard và nguồn 5V ổn định.
Thao tác: Kết nối chính xác các chân VCC, GND, SCL, SDA từ màn hình đến các chân tương ứng trên Arduino theo sơ đồ kết nối, sau đó nạp code test mẫu.
Kết quả: Màn hình sáng lên, hiển thị các hình ảnh hoặc văn bản mẫu được lập trình sẵn trong code một cách sắc nét.

* Lưu ý an toàn: Không cấp nguồn vượt quá dải điện áp cho phép (2.2 ~ 5.5VDC) để tránh làm cháy IC Driver SH1106. Tránh để chân tín hiệu chạm chập vào nguồn điện áp cao và chú ý chống tĩnh điện khi thao tác.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V hoặc 3.3V (Arduino)
GND nối với GND (Arduino)
SCL nối với A5 (hoặc chân SCL trên Arduino Uno)
SDA nối với A4 (hoặc chân SDA trên Arduino Uno)

C/C++ (Arduino/ESP)

#include
#include
#include

#define i2c_Address 0x3C
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1

Adafruit_SH1106G display = Adafruit_SH1106G(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Serial.begin(9600);
  delay(250);
  display.begin(i2c_Address, true);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(0, 0);
  display.println("OLED 1.3 inch I2C");
  display.setCursor(0, 20);
  display.println("Mau: Xanh Duong");
  display.setCursor(0, 40);
  display.println("Driver: SH1106");
  display.display();
}

void loop() {
}
