Atmega32A
- Hàng trong kho: 4
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1356
- Vị trí: 5B
Số lượng đã bán: 5
Lượt xem: 203
86.400đ
Giá chưa bao gồm VAT: 80.000đ
1. Giới thiệu tổng quan

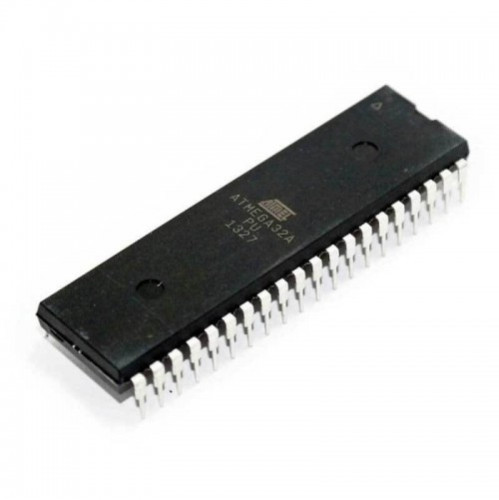

IC Atmega32A là vi điều khiển 8-bit hiệu năng cao dựa trên kiến trúc RISC AVR tiên tiến từ hãng Atmel. Thiết bị tích hợp bộ nhớ Flash 32KB, SRAM 2KB và EEPROM 1KB, hỗ trợ nhiều giao tiếp ngoại vi như SPI, I2C (TWI) và UART. Đây là sự lựa chọn phổ biến cho các ứng dụng hệ thống nhúng, thiết bị tự động hóa và các dự án điện tử đòi hỏi sự ổn định và linh hoạt cao.
2. Thông số kỹ thuật
- Hãng sản xuất: Atmel
- Model: Atmega32A
- Kiến trúc: AVR 8-bit RISC
- Điện áp hoạt động: 2.7V - 5.5V
- Bộ nhớ Flash: 32 KB
- SRAM: 2 KB
- EEPROM: 1 KB
- Tần số xung nhịp tối đa: 16 MHz (ở 4.5V - 5.5V)
- Số chân I/O khả dụng: 32 chân
- Giao tiếp ngoại vi: SPI, I2C (TWI), USART, ADC 10-bit
- Kiểu đóng gói: DIP-40 / TQFP-44
3. Ứng dụng
- Hệ thống điều khiển tự động hóa công nghiệp và dân dụng
- Thiết bị đo lường, hiển thị sử dụng LCD hoặc LED 7 đoạn
- Các dự án robot, xe tự hành, máy in 3D
- Hệ thống thu thập dữ liệu cảm biến thông qua giao tiếp ADC, I2C, SPI
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Mạch nạp chương trình (như USBasp, AVR ISP), nguồn cấp 5V, đế cắm IC (DIP-40) và đồng hồ VOM.
- Thao tác: Cắm IC vào mạch nạp, kết nối đúng các chân nguồn VCC, GND và các chân giao tiếp ISP (MOSI, MISO, SCK, RESET). Sử dụng phần mềm nạp (như AVRDUDE hoặc Atmel Studio) để đọc chữ ký (Chip Signature) của IC.
- Kết quả: Phần mềm đọc được đúng mã Signature của Atmega32A (thường là 0x1E 0x95 0x02) chứng tỏ IC hoạt động tốt và giao tiếp thành công.
* Lưu ý an toàn: Cấp đúng điện áp định mức (tối đa 5.5V), tránh ngược cực nguồn và tuân thủ các biện pháp chống tĩnh điện (ESD) khi thao tác với IC.
