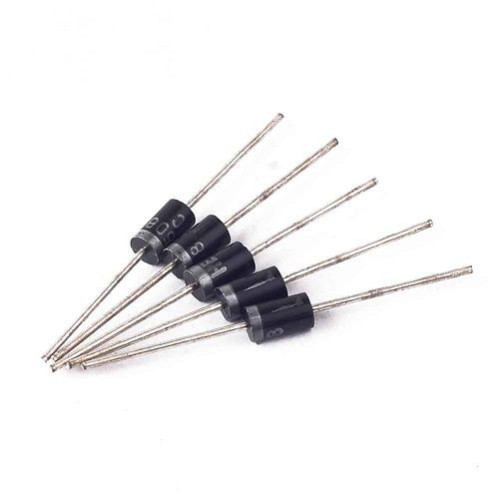

Diode xung HER508
Diode xung HER508
- Hàng trong kho: 378
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1702
- Vị trí: 5A
Số lượng đã bán: 522
Lượt xem: 267
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan
Diode xung HER508 là loại diode siêu phục hồi (Super Fast Recovery Diode) chuyên dụng, thiết kế để xử lý dòng điện cao và tần số cao. Sản phẩm nổi bật với khả năng chuyển mạch cực nhanh, giúp giảm thiểu tổn thất năng lượng và sinh nhiệt trong các mạch điện tử hiệu suất cao.
2. Thông số kỹ thuật
- Model: HER508
- Loại diode: Diode xung / Siêu phục hồi (Super Fast Recovery)
- Dòng điện định mức (I_F): 5A
- Điện áp ngược cực đại (V_RRM): 1000V
- Thời gian phục hồi ngược (t_rr): Rất nhanh (Cực kỳ thích hợp cho mạch tần số cao)
- Kiểu chân: Chân cắm (Through-hole)
3. Ứng dụng
- Sử dụng trong các mạch nguồn xung (Switching Mode Power Supply - SMPS).
- Mạch nghịch lưu (Inverter), mạch nắn dòng tần số cao.
- Bảo vệ các linh kiện nhạy cảm khỏi điện áp ngược và xung quá áp.
- Ứng dụng trong các thiết bị điện tử công nghiệp và dân dụng đòi hỏi hiệu suất chuyển mạch cao.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) số hoặc kim, chuyển sang chế độ đo điện trở (thường dùng thang đo Diode).
- Thao tác: Đặt que đỏ vào chân Anot và que đen vào chân Katot, đồng hồ phải hiển thị giá trị điện áp thuận (khoảng 0.4V - 0.7V). Đảo ngược que đo (đen vào Anot, đỏ vào Katot), đồng hồ phải báo ngắt mạch (OL hoặc điện trở rất lớn).
- Kết quả: Diode hoạt động tốt khi dẫn điện một chiều và chặn chiều ngược lại theo đúng nguyên lý. Nếu thông mạch cả hai chiều hoặc đứt hoàn toàn là diode bị hỏng.
* Lưu ý an toàn: Xả tụ điện hoàn toàn trước khi tiến hành đo đạc trên mạch điện. Tránh để diode tiếp xúc với nhiệt độ quá cao trong quá trình hàn.
