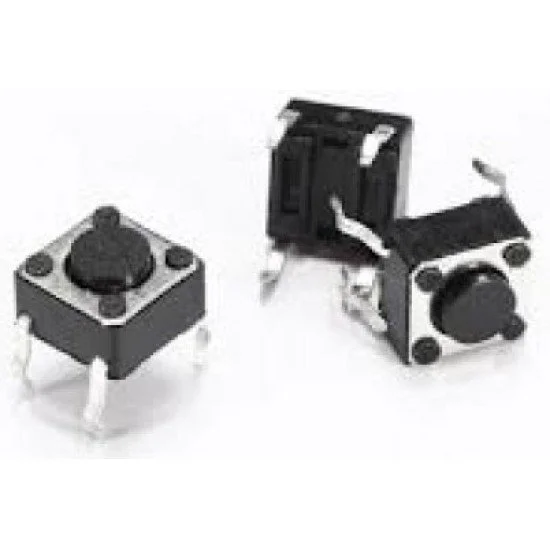

Nút nhấn 4 chân 6x6x10mm
Nút nhấn 4 chân 6x6x10mm
- Hàng trong kho: 1669
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 628
- Vị trí: 2A
Số lượng đã bán: 1977
Lượt xem: 295
1.080đ
Giá chưa bao gồm VAT: 1.000đ
10 sản phẩm trở lên giá: 864đ
100 sản phẩm trở lên giá: 648đ
1. Giới thiệu tổng quan
Nút nhấn 4 chân 6x6x10mm là linh kiện cơ điện tử phổ biến trong các mạch điện tử, thiết bị gia dụng và bảng điều khiển. Sản phẩm nổi bật với độ bền cơ học cao, tiếp điểm ổn định và kích thước tiêu chuẩn dễ dàng lắp đặt trên breadboard hoặc bo mạch PCB.
2. Thông số kỹ thuật
- Loại linh kiện: Nút nhấn dạng bấm nhả (Momentary Tactile Switch)
- Số chân: 4 chân
- Kích thước: 6 x 6 x 10 mm
- Điện áp định mức: 12V DC, 50mA
- Độ bền cơ học: Lên đến 100,000 chu kỳ nhấn
3. Ứng dụng
- Làm nút nguồn, nút reset, nút chức năng trong các mạch vi điều khiển (Arduino, STM32, ESP32).
- Sử dụng trong các thiết bị điện tử gia dụng, bảng điều khiển đồ chơi, thiết bị tự động hóa.
- Lắp ráp trên bo mạch thử nghiệm (breadboard) cho học tập và nghiên cứu điện tử.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) chuyển về chế độ đo thông mạch (hoặc đo điện trở).
- Thao tác: Đặt hai đầu que đo vào hai chân chéo nhau của nút nhấn, sau đó nhấn giữ nút.
- Kết quả: Khi nhấn nút, đồng hồ kêu tít (hoặc hiển thị điện trở gần bằng 0 ohm), khi thả ra đồng hồ ngắt mạch.
* Lưu ý an toàn: Không sử dụng vượt quá điện áp và dòng điện định mức của nút nhấn để tránh làm cháy hoặc hỏng tiếp điểm bên trong.
