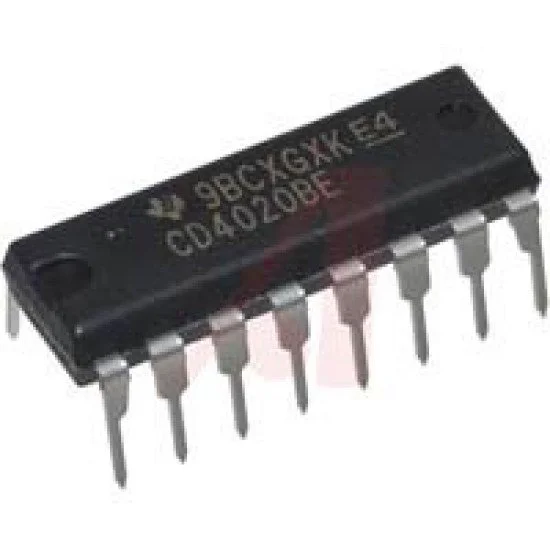

4020
- Hàng trong kho: 101
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 190
- Vị trí: 3V3
Số lượng đã bán: 4
Lượt xem: 199
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
Sản phẩm 4020 thuộc dòng IC logic chuẩn thuộc họ CMOS 4000, nổi bật với chức năng bộ đếm thập phân chia tần chuyên dụng. Linh kiện này hoạt động ổn định với dải điện áp rộng, khả năng chống nhiễu tốt và tiêu thụ điện năng cực thấp trong các mạch điện tử số.
2. Thông số kỹ thuật
- Model: 4020 (MC14020B / CD4020BE)
- Loại linh kiện: IC đếm nhị phân 14 tầng (14-Stage Binary Ripple Counter)
- Dải điện áp hoạt động: 3V đến 18V DC
- Dòng điện đầu ra: Tiêu chuẩn CMOS (High/Low)
- Kiểu chân: DIP-16 hoặc SOP-16
- Nhiệt độ hoạt động: -55°C đến +125°C
3. Ứng dụng
- Mạch tạo trễ thời gian (Time Delay Circuits)
- Mạch chia tần số tín hiệu xung clock
- Hệ thống đếm và điều khiển tự động công nghiệp
- Ứng dụng trong các mạch đồng hồ thời gian thực và đo lường
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (5V hoặc 12V), mạch tạo xung clock đơn giản hoặc nút nhấn, đèn LED kèm điện trở hạn dòng 330Ω.
- Thao tác: Cấp nguồn VCC vào chân 16 và GND vào chân 8. Đưa chân Reset (chân 14) về mức thấp (GND). Đưa tín hiệu xung vào chân Clock (chân 10) và quan sát trạng thái các ngõ ra Q bằng LED hoặc VOM.
- Kết quả: Tần số xung ở các chân ngõ ra chia đôi tuần tự theo từng tầng đếm nhị phân khi có xung nhịp tác động.
* Lưu ý an toàn: Tuân thủ đúng sơ đồ chân của nhà sản xuất, không cấp quá điện áp tối đa 18V và áp dụng các biện pháp chống tĩnh điện (ESD) khi thao tác với IC CMOS.
