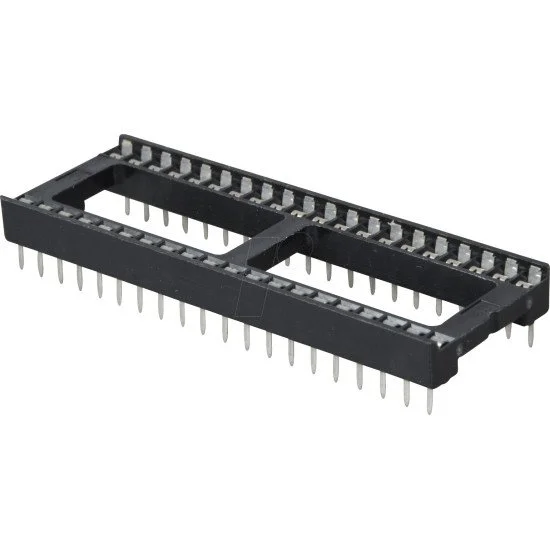

Đế IC 40 dip
- Hàng trong kho: 328
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 454
- Vị trí: 5A
Số lượng đã bán: 273
Lượt xem: 160
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan
Đế IC 40 pin là phụ kiện điện tử chuyên dụng dùng để bảo vệ và cố định các loại IC có 40 chân kiểu DIP trên mạch in (PCB). Sản phẩm giúp việc tháo lắp, thay thế IC trở nên dễ dàng mà không cần phải hàn trực tiếp chân IC lên mạch, hạn chế tối đa tình trạng sốc nhiệt gây hỏng linh kiện.
2. Thông số kỹ thuật
- Loại đế: DIP (Dual In-line Package)
- Số chân: 40 chân (40 pin)
- Khoảng cách hàng: 15.26 mm (0.6 inch)
- Khoảng cách chân: 2.54 mm (0.1 inch) chuẩn breadboard và PCB
- Chất liệu: Nhựa chịu nhiệt và hợp kim mạ thiếc dẫn điện tốt
3. Ứng dụng
- Lắp ráp các vi điều khiển, chip nhớ hoặc IC giải mã có 40 chân
- Dùng trong các mạch thử nghiệm, mạch học tập DIY giúp dễ dàng thay thế linh kiện khi bị lỗi
- Bảo vệ chân IC khỏi bị cong gãy trong quá trình tháo lắp nhiều lần
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch.
- Thao tác: Đặt hai đầu que đo của đồng hồ vào từng cặp chân tương ứng ở mặt trên (lỗ cắm IC) và mặt dưới (chân hàn) của đế IC.
- Kết quả: Đồng hồ phát tiếng kêu bip hoặc hiển thị điện trở gần bằng 0 cho biết tiếp xúc giữa chân cắm và mạch tốt.
* Lưu ý an toàn: Tránh dùng lực quá mạnh khi cắm IC vào đế để không làm cong hoặc gãy các chân tiếp xúc bên trong.
