Đế IC 32 dip
- Hàng trong kho: 40
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 456
- Vị trí: 5A
Số lượng đã bán: 2
Lượt xem: 213
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan

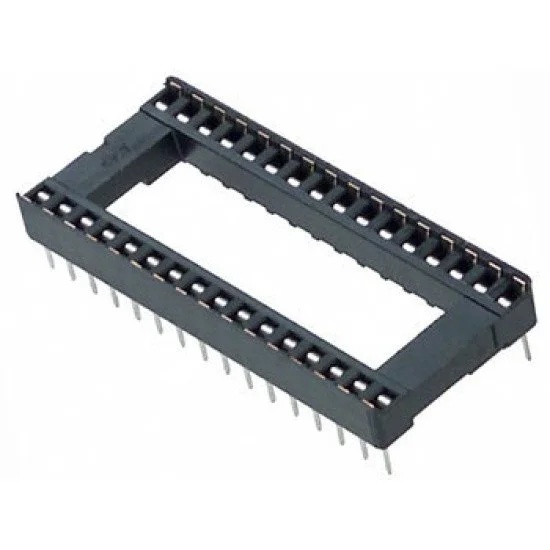

Đế IC 32 dip là phụ kiện điện tử chất lượng cao, đóng vai trò là đế cắm trung gian giúp bảo vệ IC chân kép (DIP-32) khỏi nhiệt độ hàn trực tiếp. Sản phẩm có độ bền cơ học cao, các chân tiếp xúc mạ kim loại giúp dẫn điện tốt và chống oxy hóa hiệu quả trong quá trình sử dụng lâu dài.
2. Thông số kỹ thuật
- Loại đế IC: DIP-32 (Dual In-line Package)
- Số chân: 32 chân
- Khoảng cách giữa hai hàng chân (Pitch): 7.62 mm (300 mil)
- Khoảng cách giữa các chân (Spacing): 2.54 mm (100 mil)
- Vật liệu: Nhựa cách điện chịu nhiệt và hợp kim đồng mạ thiếc
3. Ứng dụng
- Lắp ráp và bảo vệ các loại vi điều khiển, IC nhớ, IC logic có kiểu chân DIP-32.
- Thuận tiện cho việc tháo lắp, thay thế IC trong quá trình sửa chữa, học tập và nghiên cứu mạch điện tử.
- Sử dụng rộng rãi trong các mạch thử nghiệm (prototyping) và bo mạch đa năng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity).
- Thao tác: Đặt lần lượt hai đầu que đo vào các cặp chân tương ứng ở hai đầu hoặc kiểm tra từng chân từ điểm tiếp xúc bên trong ra chân hàn bên ngoài.
- Kết quả: Đồng hồ phát ra tiếng kêu "bíp" hoặc hiển thị điện trở gần bằng 0 Ohm, chứng tỏ chân đế tiếp xúc tốt và không bị đứt mạch.
* Lưu ý an toàn: Không dùng nhiệt độ mỏ hàn quá cao hoặc giữ mỏ hàn quá lâu trên chân đế khi hàn lên bo mạch để tránh làm biến dạng phần nhựa cách điện.
