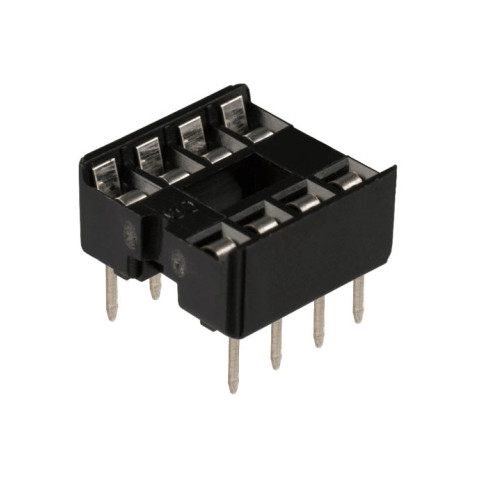

Đế IC 8 dip
- Hàng trong kho: 3000
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 448
- Vị trí: 5A
Số lượng đã bán: 2754
Lượt xem: 262
1.080đ
Giá chưa bao gồm VAT: 1.000đ
30 sản phẩm trở lên giá: 864đ
1. Giới thiệu tổng quan
Đế IC 8 dip là phụ kiện điện tử dạng socket tiêu chuẩn dùng để cố định và bảo vệ các loại IC 8 chân trên bo mạch. Sản phẩm giúp người dùng dễ dàng tháo lắp, thay thế IC mà không cần hàn trực tiếp lên mạch, tránh làm hỏng linh kiện do nhiệt độ cao.
2. Thông số kỹ thuật
- Loại đế: DIP 8 chân (Dual In-line Package)
- Khoảng cách chân (Pitch): 2.54 mm chuẩn cắm bo mạch
- Chất liệu: Nhựa cách điện chịu nhiệt và chân đồng mạ thiếc
- Độ bền cơ học: Tiếp xúc tốt, chịu được nhiều lần tháo lắp IC
3. Ứng dụng
- Lắp ráp mạch điện tử DIY, mạch khuếch đại âm thanh sử dụng IC OP-AMP (như NE5532, TL072).
- Dùng cho các vi điều khiển hoặc IC thời gian thực (như DS1307, ATtiny85) dạng DIP-8.
- Hỗ trợ quá trình học tập, thử nghiệm và gỡ lỗi (debugging) mạch nhanh chóng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity).
- Thao tác: Đặt que đo vào từng chân của đế IC và chân đồng tương ứng trên mạch để kiểm tra độ tiếp xúc và mối hàn.
- Kết quả: Đồng hồ kêu tít (hoặc báo điện trở gần 0 ohm), chứng tỏ chân đế tiếp xúc tốt với mạch.
* Lưu ý an toàn: Không dùng nhiệt độ mỏ hàn quá cao hoặc giữ quá lâu khi hàn đế lên mạch để tránh làm biến dạng phần nhựa cách điện.
