Mạch ghi phát âm thanh JQ8900-16P

Mới

Thẻ: mạch ghi phát âm thanh , mach ghi phat am thanh , jq8900-16p , module mp3 , module phat nhac , module phát nhạc , linh kiện điện tử , linh kien dien tu , 1C36

Mạch ghi phát âm thanh JQ8900-16P

Hàng trong kho: 61
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2270
Vị trí: 1C36

Số lượng đã bán: 19

0 đánh giá - Viết đánh giá

70.200đ

Giá chưa bao gồm VAT: 65.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

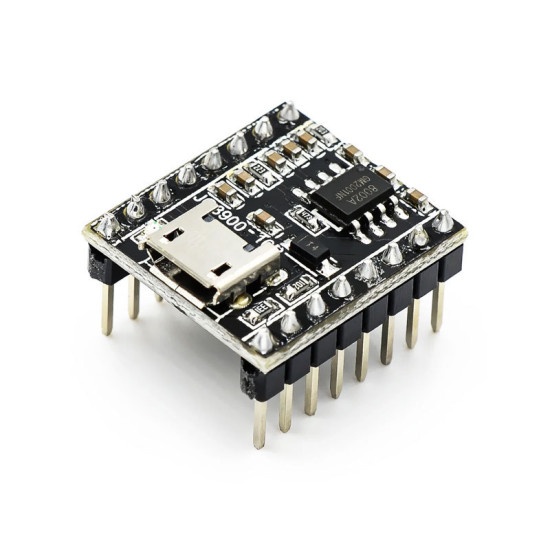

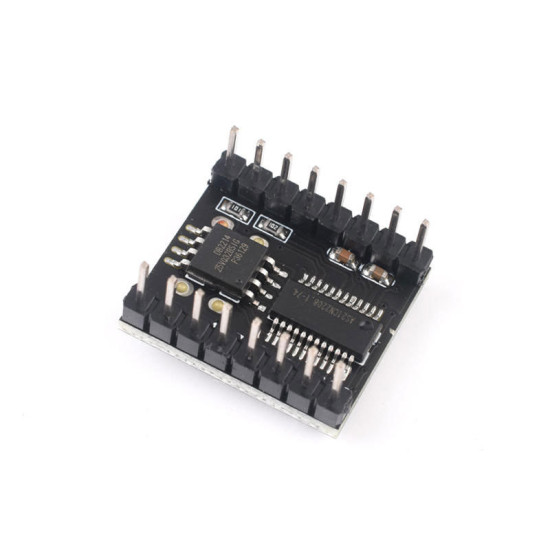

Mạch ghi phát âm thanh JQ8900-16P là module nhỏ gọn, chuyên dụng cho các đồ án điện tử, ứng dụng phát nhạc, âm thanh thông báo và giọng nói. Mạch có khả năng phát trực tiếp các định dạng file WAV hoặc MP3, hỗ trợ điều khiển linh hoạt thông qua các chân IO hoặc giao tiếp với vi điều khiển qua chuẩn UART.

2. Thông số kỹ thuật

Nhà sản xuất: Vankesheng
Model: JQ8900-16P
Điện áp hoạt động: 3.3 – 5.2VDC (khuyên dùng 5V)
IC khuếch đại: Tích hợp 8002D (3W)
Hỗ trợ loa: Loa 3W
Đầu ra âm thanh: Dạng mono
Chuẩn chân cắm: 2.54mm
Điều khiển: Chân KEY (IO1 đến IO7) và giao tiếp UART
Khối lượng: ~1g

3. Ứng dụng

Thiết bị phát âm thanh thông báo tự động cho thang máy, nhà thông minh.
Tích hợp vào đồ án, thiết bị cảnh báo bằng giọng nói.
Đồ án điện tử ứng dụng phát nhạc, hiệu ứng âm thanh.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 5VDC, loa 3W, thẻ nhớ hoặc bộ nhớ tích hợp đã chép file MP3/WAV, đồng hồ VOM.
Thao tác: Cấp nguồn 5V vào chân VCC và GND của mạch. Kết nối loa 3W vào ngõ ra âm thanh. Kích hoạt phát nhạc bằng cách chạm chân IO tương ứng xuống GND hoặc gửi lệnh qua UART.
Kết quả: Mạch khởi động và phát đúng file âm thanh đã lưu qua loa, không bị rè hoặc mất tiếng.

* Lưu ý an toàn: Kiểm tra kỹ cực tính nguồn điện trước khi cấp nguồn để tránh làm cháy IC. Không cấp điện áp vượt quá 5.2VDC.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V Arduino
GND nối với GND Arduino
RX nối với TX Arduino (hoặc chân SoftwareSerial)
TX nối với RX Arduino (hoặc chân SoftwareSerial)

C/C++ (Arduino/ESP)

#include

// Khởi tạo Serial mềm cho module JQ8900-16P (RX, TX)
SoftwareSerial mySerial(10, 11);

void setup() {
  // Khởi động Serial giao tiếp máy tính
  Serial.begin(9600);

  // Khởi động Serial giao tiếp module JQ8900
  mySerial.begin(9600);
  delay(1000);

  // Gửi lệnh phát bài hát đầu tiên qua UART (Ví dụ lệnh phát track 1)
  byte playTrack1[] = {0xAA, 0x07, 0x02, 0x00, 0x01, 0xB4};
  mySerial.write(playTrack1, sizeof(playTrack1));
}

void loop() {
  // Đọc dữ liệu từ module nếu có
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
}
