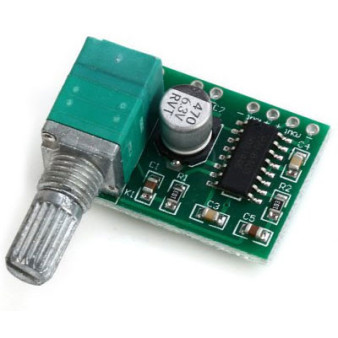

Module khuếch đại âm thanh PAM8403 có biến trở
Module khuếch đại âm thanh PAM8403 có biến trở
- Hàng trong kho: 83
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 503
- Vị trí: 1C39
Số lượng đã bán: 159
Lượt xem: 325
16.200đ
Giá chưa bao gồm VAT: 15.000đ
1. Giới thiệu tổng quan
Module khuếch đại âm thanh PAM8403 có biến trở là mạch khuếch đại âm thanh Class D nhỏ gọn, công suất 3W mỗi kênh. Mạch được tích hợp sẵn biến trở (chiết áp) giúp người dùng dễ dàng điều chỉnh âm lượng trực tiếp mà không cần thêm linh kiện ngoài, rất thích hợp cho các dự án loa mini tự chế.
2. Thông số kỹ thuật
- Điện áp hoạt động: 2.5V - 5V DC
- Công suất ngõ ra: 2 x 3W (tải 4 ohm)
- Hiệu suất: >90%
- Tích hợp: Biến trở chỉnh âm lượng liền mạch
- Kích thước: Nhỏ gọn, dễ dàng lắp đặt
3. Ứng dụng
- Loa mini bluetooth tự chế
- Mạch khuếch đại âm thanh cho máy nghe nhạc, điện thoại, laptop
- Dự án DIY âm thanh cá nhân, đồ chơi điện tử phát nhạc
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn 5V DC, loa 4 ohm - 8 ohm (công suất dưới 3W), nguồn phát âm thanh (điện thoại/MP3).
- Thao tác: Cấp nguồn 5V vào chân 5V và GND. Nối tín hiệu L, R, G vào nguồn phát. Nối ngõ ra loa vào các trạm OUT+ và OUT-. Xoay biến trở để bật nguồn và chỉnh âm lượng.
- Kết quả: Loa phát ra âm thanh rõ ràng, không bị méo tiếng quá lớn khi chỉnh âm lượng vừa phải.
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.5V để tránh cháy IC PAM8403. Không để chập mạch ngõ ra loa.
