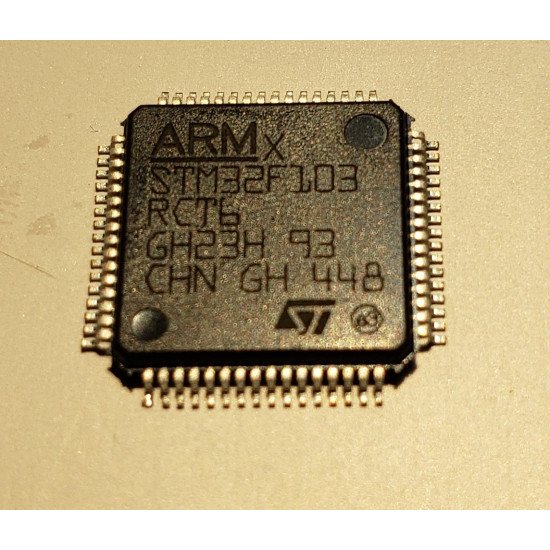

STM32F103RCT6 chính hãng

Thẻ: stm32f103rct6 , stm32f103rct6 chinh hang , vi dieu khien arm , arm cortex m3 , ic stm32 , stm32 256kb , linh kien nhung , linh kien dien tu

Hàng trong kho: 747
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1929

Số lượng đã bán: 253

0 đánh giá - Viết đánh giá

54.000đ

Giá chưa bao gồm VAT: 50.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC STM32F103RCT6 chính hãng là dòng vi điều khiển 32-bit hiệu năng cao dựa trên lõi ARM Cortex-M3, hoạt động ở tần số lên đến 72 MHz. Sản phẩm tích hợp bộ nhớ Flash 256KB cùng nhiều ngoại vi công nghiệp phong phú, là sự lựa chọn tối ưu cho các ứng dụng nhúng nâng cao đòi hỏi tốc độ xử lý nhanh và độ ổn định cao.

2. Thông số kỹ thuật

Vi điều khiển: STM32F103RCT6 (ARM Cortex-M3 32-bit)
Tần số hoạt động tối đa: 72 MHz
Bộ nhớ Flash: 256 KB
Bộ nhớ RAM: 48 KB
Điện áp hoạt động: 2.0V - 3.6V
Giao tiếp ngoại vi: 3 x SPI, 2 x I2C, 5 x USART, 3 x 16-bit Timer, 2 x ADC 12-bit
Kiểu đóng gói: LQFP64 (SMD)

3. Ứng dụng

Thiết kế bo mạch phát triển (Development Board) và hệ thống nhúng thông minh
Điều khiển động cơ bước, động cơ servo trong robot tự hành
Hệ thống thu thập dữ liệu công nghiệp, thiết bị đo lường và cảm biến phức tạp
Thiết bị IoT, thiết bị y tế cầm tay và các thiết bị tự động hóa gia đình

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, nguồn cấp ổn định 3.3V và mạch nạp ST-Link V2.
Thao tác: Hàn IC lên bo mạch mẫu hoặc gắn vào đế thử nghiệm, kết nối nguồn 3.3V, chân SWDIO, SWCLK, GND và VCC với mạch nạp ST-Link để kết nối phần mềm STM32CubeProgrammer.
Kết quả: Phần mềm nhận diện được chip STM32F103RCT6, đọc/ghi và xóa bộ nhớ Flash thành công mà không báo lỗi.

* Lưu ý an toàn: Linh kiện nhạy cảm với tĩnh điện (ESD), cần sử dụng vòng đeo chống tĩnh điện khi thao tác. Kiểm tra kỹ điện áp nguồn cấp tối đa không vượt quá 3.6V để tránh làm hỏng vĩnh viễn vi điều khiển.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

ST-Link SWCLK nối với Chân SWCLK trên Board STM32
ST-Link SWDIO nối với Chân SWDIO trên Board STM32
ST-Link GND nối với GND
ST-Link 3.3V nối với 3.3V

C/C++ (Arduino/ESP)

// Code test chớp tắt LED (Blink) cho STM32F103RCT6 sử dụng Arduino IDE
// Định nghĩa chân LED (giả sử LED nối với chân PC13)
#define LED_PIN PC13

void setup() {
  // Khởi tạo chế độ cho chân LED là ngõ ra (Output)
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH); // Bật LED
  delay(1000);                 // Chờ 1 giây
  digitalWrite(LED_PIN, LOW);  // Tắt LED
  delay(1000);                 // Chờ 1 giây
}
