1. Giới thiệu tổng quan

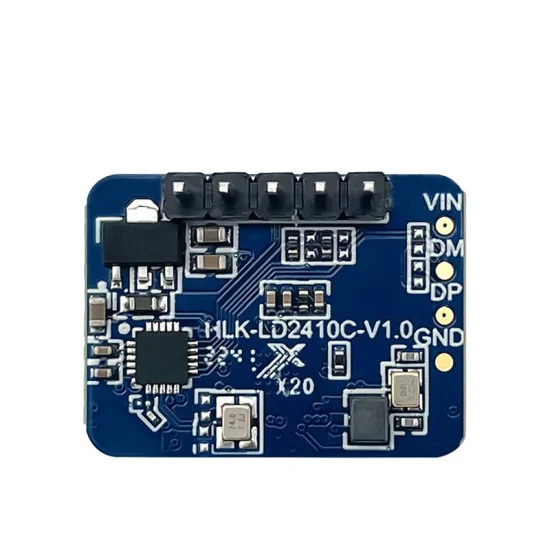

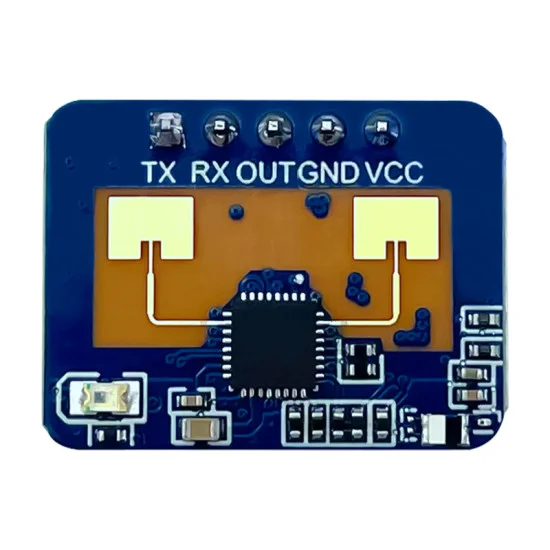

Cảm biến hiện diện con người HLK-LD2410C 5V Radar 24GHz chính hãng Hi-Link sở hữu độ nhạy cao, ứng dụng công nghệ radar FMCW hiện đại. Thiết bị có khả năng xác định chính xác cơ thể người khi chuyển động lẫn trạng thái bị động (ngồi yên, đứng yên, nín thở) và hỗ trợ đo khoảng cách mục tiêu hiệu quả.

2. Thông số kỹ thuật

Thương hiệu: HI-LINK
Model: HLK-LD2410C V1.0
Điện áp hoạt động: 5VDC
Dòng hoạt động: ∼ 79mA
Tần số: 24G – 24.25GHz
Bluetooth: Có
Phương pháp điều chế: FMCW
Băng thông quét: 250 MHz (phù hợp tiêu chuẩn CE/FCC)
Góc phát hiện: ± 60º
Khoảng cách phát hiện: 0.75 ∼ 6m (có thể điều chỉnh)
Giao diện: UART, IO 3.3V
Tín hiệu ra: IO mức HIGH (khi có chuyển động) / LOW (khi không có chuyển động)
Nhiệt độ làm việc: -40°C ~ 85°C
Kích thước: 22.2mm x 16mm x 3.7mm
Trọng lượng: ~2g

3. Ứng dụng

Hệ thống tự động mở cửa, mạch chào khách và mạch chống trộm
Công tắc thông minh bật tắt đèn hành lang, phòng khách, nhà vệ sinh
Các ứng dụng phát hiện người ẩn giấu nhờ khả năng xuyên vật thể

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 5VDC ổn định, điện thoại thông minh (iOS hoặc Android) cài sẵn ứng dụng HLKRadarTool.
Thao tác: Cấp nguồn 5V cho cảm biến, mở ứng dụng HLKRadarTool qua Bluetooth để kết nối với thiết bị và quan sát thông số khoảng cách, trạng thái chuyển động.
Kết quả: Ứng dụng hiển thị thông số thời gian thực, chân IO thay đổi mức điện áp tương ứng khi có hoặc không có người trong vùng quét.

* Lưu ý an toàn: Đảm bảo cấp đúng điện áp 5V, tránh cấp ngược cực hoặc vượt quá áp định mức gây hỏng module cảm biến.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

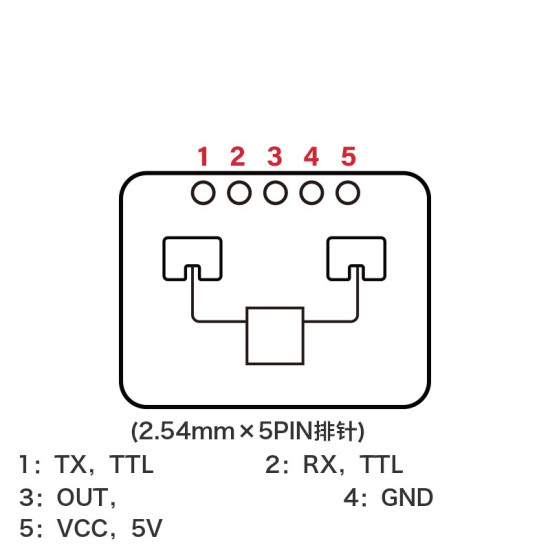

Kết nối chân:

VCC nối với Nguồn 5V
GND nối với GND (Mass)
TX nối với Chân RX của Vi điều khiển / Arduino
RX nối với Chân TX của Vi điều khiển / Arduino
IO nối với Chân Digital Input tùy chọn

C/C++ (Arduino/ESP)

#include

SoftwareSerial radarSerial(2, 3); // RX, TX

void setup() {
  Serial.begin(115200);
  radarSerial.begin(115200);
  Serial.println("Khoi dong cam bien HLK-LD2410C...");
}

void loop() {
  while (radarSerial.available()) {
    byte c = radarSerial.read();
    Serial.write(c);
  }
  while (Serial.available()) {
    byte c = Serial.read();
    radarSerial.write(c);
  }
}
