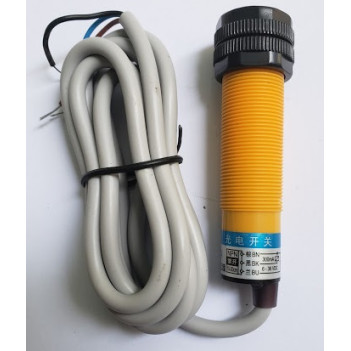

Cảm biến vật cản hồng ngoại E3F-DS30C4

Thẻ: cảm biến vật cản hồng ngoại , cam bien vat can hong ngoai , e3f-ds30c4 , cảm biến e3f ds30c4 , cam bien e3f ds30c4 , cảm biến hồng ngoại npn , cam bien hong ngoai npn , cảm biến khoảng cách , cam bien khoang cach , 1E7

Hàng trong kho: 21
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1589
Vị trí: 1E7

Số lượng đã bán: 221

1 đánh giá - Viết đánh giá

86.400đ

Giá chưa bao gồm VAT: 80.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến vật cản hồng ngoại E3F-DS30C4 NPN 6-36V sử dụng ánh sáng hồng ngoại để nhận biết vật cản với độ phản hồi nhanh và rất ít nhiễu nhờ cơ chế thu phát tần số riêng biệt. Cảm biến tích hợp biến trở tùy chỉnh khoảng cách tiện lợi và sở hữu dải điện áp rộng, cực kỳ thích hợp cho các ứng dụng công nghiệp và kết nối trực tiếp với PLC.

2. Thông số kỹ thuật

Kích thước: 18mm x 70mm
Loại phát hiện: Vật cản
Khoảng cách phát hiện: 10-30cm (có thể điều chỉnh)
Điện áp làm việc: DC 6-36V
Ngõ ra: NPN cực thu hở (cần trở kéo lên để tạo mức cao)
Sơ đồ dây: Nâu (VCC 6-36V), Xanh dương (GND), Đen (Tín hiệu ngõ ra)

3. Ứng dụng

Phát hiện vật cản trên băng tải dây chuyền sản xuất tự động
Hệ thống đếm sản phẩm, phân loại sản phẩm trong công nghiệp
Xe tự hành AGV, robot tránh vật cản
Ứng dụng trong các hệ thống tự động hóa công nghiệp giao tiếp với PLC

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 6-36V, đồng hồ VOM hoặc mạch Arduino, điện trở kéo (pull-up) 10k nếu dùng ngõ ra NPN với vi điều khiển.
Thao tác: Cấp nguồn cho cảm biến (Nâu nối VCC, Xanh dương nối GND). Dùng vật cản đưa vào vùng phát hiện trước mặt cảm biến và quan sát trạng thái ngõ ra (chân Đen) hoặc đèn LED báo trên cảm biến.
Kết quả: Khi có vật cản trong khoảng cách cài đặt, đèn báo sáng và chân tín hiệu chuyển trạng thái mức thấp (0V).

* Lưu ý an toàn: Tuyệt đối đấu đúng sơ đồ dây (đặc biệt là nguồn VCC và GND) để tránh cháy nổ cảm biến. Không cấp nguồn vượt quá dải điện áp 36VDC.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Dây Nâu (VCC) nối với 5V (Arduino) hoặc nguồn ngoài
Dây Xanh dương (GND) nối với GND (Arduino)
Dây Đen (D0/Tín hiệu) nối với Chân 3 (Arduino) (cần gắn thêm trở kéo lên 5V)

C/C++ (Arduino/ESP)

// Định nghĩa chân kết nối cảm biến
const int sensorPin = 3;

void setup() {
  // Khởi tạo Serial tốc độ 9600 để in kết quả lên Serial Monitor
  Serial.begin(9600);
  // Cấu hình chân số 3 là chân đọc tín hiệu đầu vào
  pinMode(sensorPin, INPUT);
}

void loop() {
  // Đọc trạng thái từ cảm biến vật cản hồng ngoại
  int sensorState = digitalRead(sensorPin);

  // In trạng thái ra màn hình Serial
  if (sensorState == LOW) {
    Serial.println("Phát hiện vật cản!");
  } else {
    Serial.println("Không có vật cản.");
  }
  delay(200); // Đợi 200ms trước lần đọc tiếp theo
}
