Cảm biến mưa

Thẻ: cảm biến mưa , cam bien mua , module cảm biến mưa , module cam bien mua , cảm biến nước mưa , cam bien nuoc mưa , lm393 , 1F3

Cảm biến mưa

Hàng trong kho: 87
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 578
Vị trí: 1F3

Số lượng đã bán: 376

1 đánh giá - Viết đánh giá

12.960đ

Giá chưa bao gồm VAT: 12.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

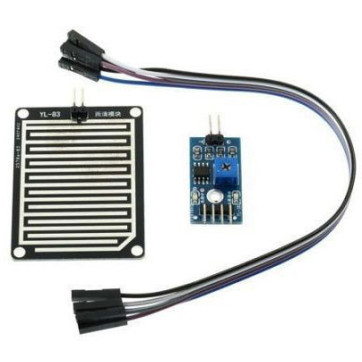

Cảm biến mưa là thiết bị điện tử chuyên dụng dùng để phát hiện sự hiện diện của nước mưa, bao gồm một tấm cảm biến lớn và board điều khiển riêng biệt sử dụng IC so sánh điện áp LM393. Sản phẩm cung cấp cả hai dạng tín hiệu đầu ra kỹ thuật số (Digital) và tương tự (Analog), đi kèm chiết áp giúp dễ dàng điều chỉnh độ nhạy linh hoạt theo nhu cầu sử dụng thực tế.

2. Thông số kỹ thuật

Kích thước tấm cảm biến mưa: 54 x 40mm
Kích thước board PCB: 30 x 16mm
Điện áp hoạt động: 5V
Đầu ra: Kỹ thuật số (0 và 1) và Tương tự (Analog A0)
IC so sánh: LM393 độ chính xác cao
Đèn báo: Có LED báo nguồn và LED báo trạng thái đầu ra

3. Ứng dụng

Hệ thống tự động đóng cửa sổ, giếng trời khi trời mưa
Hệ thống tưới cây tự động thông minh tự ngắt khi có mưa
Cảnh báo ngập lụt, cảm biến thời tiết trong các trạm khí tượng mini
Điều khiển trực tiếp relay, còi buzzer hoặc quạt nhỏ khi phát hiện nước

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V, đồng hồ VOM hoặc vi điều khiển, một ít nước sạch.
Thao tác: Cấp nguồn 5V vào chân VCC và GND của board điều khiển. Quan sát đèn LED báo nguồn sáng. Nhỏ vài giọt nước lên tấm cảm biến và quan sát sự thay đổi trạng thái của đèn LED đầu ra cũng như mức điện áp tại chân D0/A0.
Kết quả: Khi không có nước, LED đầu ra sáng (mức cao). Khi có nước mưa trên bề mặt cảm biến, LED đầu ra tắt (mức thấp) và điện áp ngõ ra thay đổi tương ứng.

* Lưu ý an toàn: Tránh để nước rơi trực tiếp vào board mạch điều khiển gây chập cháy; nên lau khô tấm cảm biến sau khi kiểm tra xong.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
D0 nối với Digital Pin 2 (Arduino)
A0 nối với Analog Pin A0 (Arduino)

C/C++ (Arduino/ESP)

const int digitalPin = 2;
const int analogPin = A0;

void setup() {
  Serial.begin(9600);
  pinMode(digitalPin, INPUT);
}

void loop() {
  int digitalValue = digitalRead(digitalPin);
  int analogValue = analogRead(analogPin);
  Serial.print("Gia tri Digital: ");
  Serial.print(digitalValue);
  Serial.print(" | Gia tri Analog: ");
  Serial.println(analogValue);
  if (digitalValue == LOW) {
    Serial.println("Trang thai: Dang co mua!");
  } else {
    Serial.println("Trang thai: Khong co mua.");
  }
  delay(1000);
}
