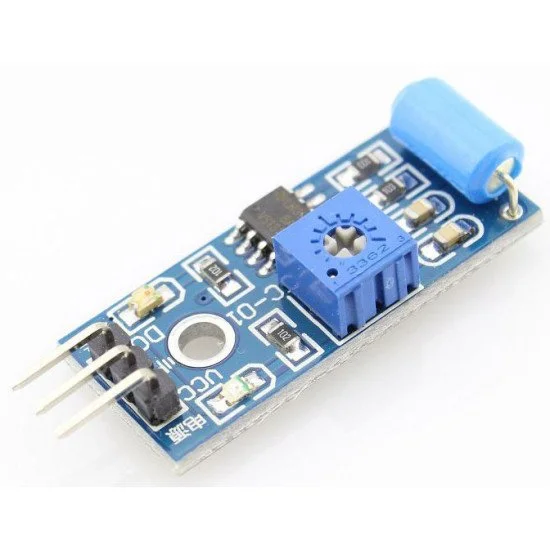

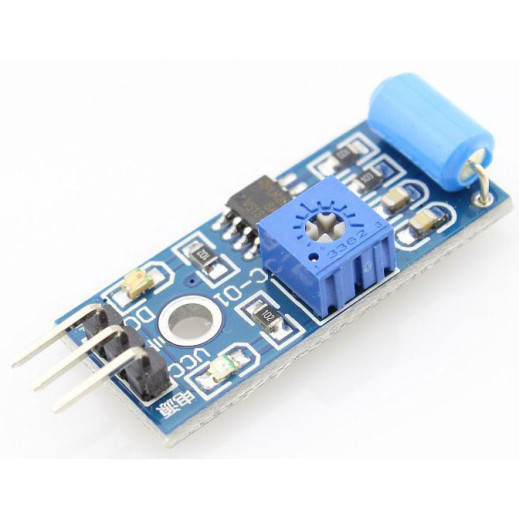

Module cảm biến rung SW-420

Thẻ: module cảm biến rung sw-420 , module cam bien rung sw-420 , cảm biến rung sw420 , cam bien rung sw420 , mạch cảm biến rung , mach cam bien rung , sw-420 arduino , 1A9

Hàng trong kho: 62
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 129
Vị trí: 1A9

Số lượng đã bán: 80

1 đánh giá - Viết đánh giá

10.800đ

Giá chưa bao gồm VAT: 10.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module cảm biến rung SW-420 là thiết bị chuyên dụng sử dụng cảm biến rung SW-420 kết hợp IC so sánh LM393 giúp phát hiện chính xác các rung động trong ngưỡng cho phép. Với thiết kế nhỏ gọn, tích hợp biến trở tùy chỉnh độ nhạy và tương thích tốt với Arduino, sản phẩm là lựa chọn lý tưởng cho các dự án tự động hóa và DIY.

2. Thông số kỹ thuật

Điện áp hoạt động: 3.3V - 5V
Tín hiệu ngõ ra: Digital (Số)
Trạng thái ngõ ra mặc định: LOW (Mức thấp)
IC chính: LM393
Đèn hiển thị: Tích hợp LED báo nguồn và LED báo trạng thái
Kích thước board: 32 x 14 mm
Sơ đồ chân: VCC (Cấp nguồn 3.3V-5V), GND (Cấp nguồn âm), DO (Ngõ ra số tín hiệu cảm biến)

3. Ứng dụng

Thiết bị nhận biết rung động và va đập
Hệ thống thiết bị chống trộm thông minh
Cảnh báo động đất hoặc chuyển động bất thường
Ứng dụng trên xe thông minh và các dự án DIY

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp DC 3.3V-5V, đồng hồ VOM hoặc board Arduino, dây cắm.
Thao tác: Cấp nguồn cho chân VCC và GND, theo dõi trạng thái chân DO bằng VOM hoặc kết nối vào vi điều khiển. Khi không có rung động, đo chân DO ở mức thấp (LOW) và LED trạng thái tắt. Tiến hành tác động rung nhẹ vào cảm biến.
Kết quả: Khi có rung động, ngõ ra DO chuyển trạng thái và LED báo trạng thái cảm biến sáng lên cho thấy module hoạt động tốt.

* Lưu ý an toàn: Đảm bảo cấp đúng điện áp định mức từ 3.3V đến 5V, tuyệt đối tránh đấu ngược cực nguồn VCC và GND để không làm hỏng IC LM393 trên module.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V Arduino
GND nối với GND Arduino
DO nối với Chân số 2 Arduino (Digital 2)

C/C++ (Arduino/ESP)

const int sensorPin = 2;

void setup() {
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  int sensorValue = digitalRead(sensorPin);
  if (sensorValue == HIGH) {
    Serial.println("Phat hien rung dong!");
  } else {
    Serial.println("Binh thuong");
  }
  delay(100);
}
