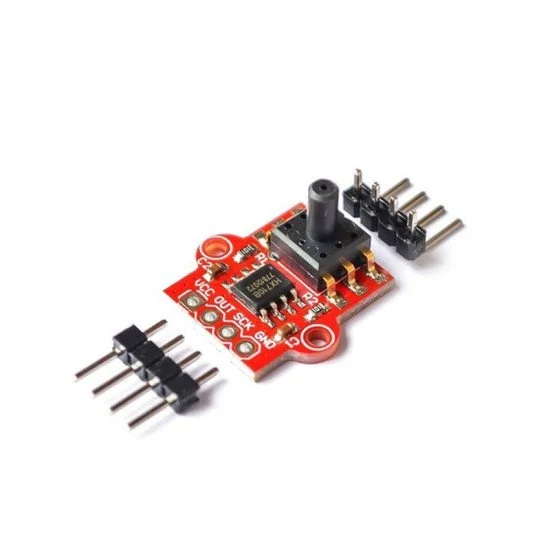

Cảm biến áp suất không khí, chất lỏng MPS20N0040D-S 0~40KPa

Các bước kiểm tra nhanh:

1. Chuẩn bị: Chuẩn bị mạch Arduino, nguồn cấp 3.3V/5V, dây cắm và ống dẫn khí/chất lỏng tương thích với đầu dò cảm biến.
2. Thao tác: Kết nối nguồn và các chân tín hiệu SCK, Out của cảm biến vào chân digital của Arduino theo sơ đồ, sau đó nạp code mẫu.
3. Kết quả: Mở Serial Monitor trên Arduino IDE, quan sát giá trị áp suất thay đổi khi tác động một lực nén nhẹ vào ống dẫn của cảm biến.

* Lưu ý an toàn: Không cấp điện áp vượt quá 5VDC để tránh làm hỏng IC bên trong. Đảm bảo chất lỏng đo lường tương thích với vật liệu của cảm biến và không vượt quá dải đo 40KPa.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

• VCC nối với 5V trên Arduino
• GND nối với GND trên Arduino
• SCK (Clock) nối với Chân số 2 trên Arduino
• OUT (Data) nối với Chân số 3 trên Arduino

const int SCK_PIN = 2;
const int OUT_PIN = 3;

void setup() {
  Serial.begin(9600);
  pinMode(SCK_PIN, OUTPUT);
  pinMode(OUT_PIN, INPUT);
}

void loop() {
  unsigned long pressureValue = 0;
  while (digitalRead(OUT_PIN));
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCK_PIN, HIGH);
    pressureValue = (pressureValue << 1) | digitalRead(OUT_PIN);
    digitalWrite(SCK_PIN, LOW);
  }
  Serial.println(pressureValue);
  delay(500);
}
