1. Giới thiệu tổng quan

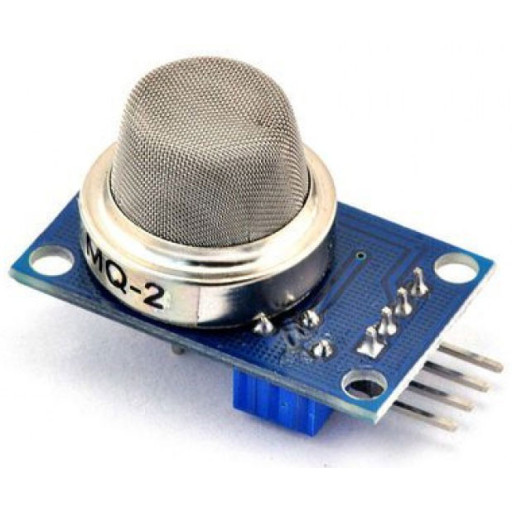

Module Cảm Biến Khí Gas MQ2 (Model: MQ-2) là cảm biến chuyên dụng dùng để phát hiện các khí có thể gây cháy và khói trong môi trường. Được cấu tạo từ chất bán dẫn SnO2, module tích hợp mạch điện tử giúp chuyển đổi tín hiệu nhanh chóng thành tín hiệu analog và digital tiện lợi cho vi điều khiển.

2. Thông số kỹ thuật

Model: MQ-2
Điện áp hoạt động: +5V
Ngõ ra Analog (AOUT): Điện áp thay đổi theo nồng độ khí gas
Ngõ ra Digital (DOUT): Ngõ ra mức 0 hoặc 1 (so sánh ngưỡng phát hiện khí)
Thành phần cảm nhận: Chất bán dẫn SnO2

3. Ứng dụng

Hệ thống cảnh báo rò rỉ khí gas trong gia đình và công nghiệp
Thiết bị phát hiện khói và báo cháy sớm
Robot thông minh dò tìm nguồn khí độc hoặc khí cháy
Hệ thống thông gió tự động khi phát hiện ô nhiễm không khí

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V DC, đồng hồ VOM, dây cắm và bật lửa gas (không đánh lửa).
Thao tác: Cấp nguồn 5V cho chân VCC và GND của module. Đo điện áp tại chân AOUT hoặc quan sát đèn LED trạng thái trên module. Đưa nhẹ khí từ bật lửa (chỉ xì khí gas ra không đánh lửa) lại gần cảm biến.
Kết quả: Điện áp tại chân AOUT tăng lên rõ rệt, chân DOUT chuyển trạng thái và đèn LED báo động sáng lên khi nồng độ khí vượt ngưỡng cài đặt.

* Lưu ý an toàn: Cảm biến MQ-2 khi hoạt động phần tử đốt nóng bên trong sẽ có nhiệt độ cao, không chạm tay trực tiếp vào bề mặt cảm biến khi đang cấp nguồn hoặc vừa ngắt nguồn để tránh bị bỏng.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
AOUT nối với A0 (Arduino)
DOUT nối với D8 (Arduino)

C/C++ (Arduino/ESP)

const int pinAOUT = A0;
const int pinDOUT = 8;

void setup() {
  Serial.begin(9600);
  pinMode(pinDOUT, INPUT);
}

void loop() {
  int sensorValueAnalog = analogRead(pinAOUT);
  int sensorValueDigital = digitalRead(pinDOUT);
  Serial.print("Analog Value: ");
  Serial.print(sensorValueAnalog);
  Serial.print(" | Digital Status: ");
  Serial.println(sensorValueDigital);
  delay(500);
}
