1. Giới thiệu tổng quan

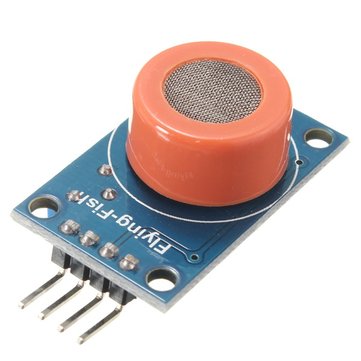

Cảm biến nồng độ cồn MQ-3 là thiết bị chuyên dụng được sử dụng để phát hiện nồng độ cồn trong môi trường và hơi thở. Cảm biến có độ nhạy cao, khả năng phản hồi nhanh, đồng thời cung cấp cả hai dạng tín hiệu đầu ra Analog và TTL giúp dễ dàng kết nối với các vi điều khiển.

2. Thông số kỹ thuật

Model: Cam-bien nồng độ cồn MQ-3
Chip chính: LM393, MQ-3 cảm biến khí
Điện áp cung cấp: DC 3 - 5V
Kích thước: 32 x 22 x 27 mm
Đầu ra tín hiệu: Analog (0 ~ 5V) và TTL (mức thấp)
Khí phát hiện: Gas, alcohol, ethanol

3. Ứng dụng

Thiết bị đo nồng độ cồn trong hơi thở
Hệ thống cảnh báo nồng độ cồn cho người lái xe
Thiết bị phát hiện rò rỉ khí gas, cồn trong công nghiệp và dân dụng
Các dự án học tập, nghiên cứu về vi điều khiển và IoT

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Chuẩn bị mạch cảm biến MQ-3, bo mạch Arduino, dây cắm và nguồn điện 5V.
Thao tác: Kết nối chân VCC với nguồn 5V, GND với GND, chân A0 của cảm biến vào chân Analog của Arduino. Cấp nguồn và đợi khoảng 1-2 phút để cảm biến làm nóng.
Kết quả: Đưa nguồn hơi có chứa cồn (như cồn y tế) lại gần cảm biến, giá trị đọc được trên cổng Analog sẽ tăng lên tương ứng.

* Lưu ý an toàn: Không để cảm biến tiếp xúc trực tiếp với chất lỏng hoặc nguồn nhiệt quá cao có thể làm hỏng phần tử cảm biến bên trong.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (Arduino)
GND nối với GND (Arduino)
A0 nối với A0 (Arduino)
D0 nối với Digital 8 (Arduino)

C/C++ (Arduino/ESP)

const int analogPin = A0; // Định nghĩa chân Analog kết nối với cảm biến
const int digitalPin = 8; // Định nghĩa chân Digital kết nối với cảm biến

void setup() {
  Serial.begin(9600); // Khởi động Serial Monitor
  pinMode(digitalPin, INPUT);
}

void loop() {
  int sensorValueAnalog = analogRead(analogPin); // Đọc giá trị Analog
  int sensorValueDigital = digitalRead(digitalPin); // Đọc giá trị Digital

  Serial.print("Analog Value: ");
  Serial.print(sensorValueAnalog);
  Serial.print(" | Digital Value: ");
  Serial.println(sensorValueDigital);

  delay(500); // Đợi 0.5 giây cho lần đọc tiếp theo
}
