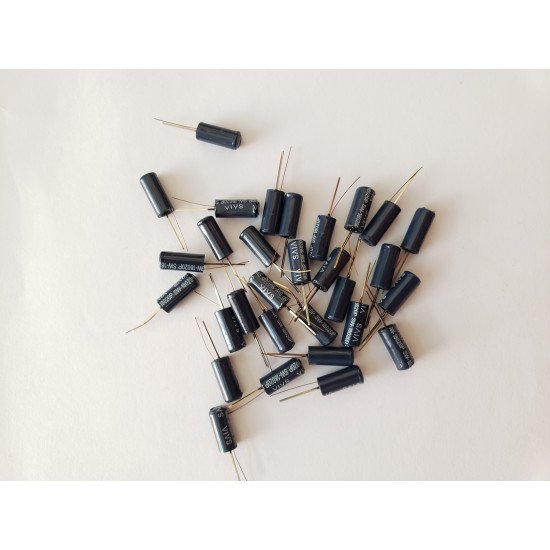

Cảm biến rung SW18020

Thẻ: cảm biến rung sw18020 , cam bien rung sw18020 , linh kiện điện tử , linh kien dien tu , cảm biến rung động , cam bien rung dong , công tắc lò xo , cong tac lo xo , 5B

Hàng trong kho: 7
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1526
Vị trí: 5B

Số lượng đã bán: 23

1 đánh giá - Viết đánh giá

3.240đ

Giá chưa bao gồm VAT: 3.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến rung SW18020 là linh kiện điện tử dạng công tắc lò xo có độ nhạy cao, chuyên dùng để phát hiện rung động hoặc sự thay đổi góc nghiêng. Sản phẩm hoạt động dựa trên nguyên lý thay đổi trạng thái đóng/mở mạch khi có tác động cơ học, mang lại độ bền cao và khả năng phản hồi cực nhanh cho các ứng dụng cảnh báo.

2. Thông số kỹ thuật

Model: SW18020 (P/P/K tùy phiên bản độ nhạy)
Điện áp hoạt động tối đa: Tùy chỉnh theo mạch ứng dụng
Dòng điện tối đa: 2mA
Thời gian dẫn điện: Khoảng 2 mili-giây
Điện trở kháng khi mở: > 10M Ohm
Điện trở kháng khi đóng: < 10 Ohm
Nhiệt độ hoạt động: -40°C đến +80°C

3. Ứng dụng

Hệ thống chống trộm, cảnh báo va đập cho xe máy và ô tô
Thiết bị báo động cửa chống đột nhập
Đồ chơi thông minh, thiết bị điện tử tiêu dùng kích hoạt bằng chuyển động
Hệ thống ngắt nguồn tự động khi thiết bị rơi rớt

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chuyển về chế độ đo thông mạch (điện trở) và một cảm biến rung SW18020.
Thao tác: Đặt cảm biến tĩnh trên mặt phẳng, đo hai đầu chân của cảm biến. Sau đó, gõ nhẹ vào bàn hoặc lắc nhẹ cảm biến và quan sát màn hình VOM.
Kết quả: Khi đứng yên, đồng hồ báo mạch hở (điện trở lớn). Khi có rung động, đồng hồ kêu tít hoặc hiển thị điện trở nhỏ thoáng qua (mạch đóng).

* Lưu ý an toàn: Không cấp trực tiếp nguồn điện áp cao qua cảm biến để tránh làm cháy hoặc dính tiếp điểm bên trong. Khi hàn chân linh kiện, cần thực hiện nhanh tay để tránh nhiệt độ cao làm hỏng lớp vỏ nhựa.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân 1 của SW18020 nối với Chân Digital (Ví dụ: D2) trên Arduino
Chân 2 của SW18020 nối với GND (qua điện trở kéo lên 10k nếu cần)

C/C++ (Arduino/ESP)

const int vibrationSensorPin = 2;

void setup() {
  pinMode(vibrationSensorPin, INPUT_PULLUP);
  Serial.begin(9600);
}

void loop() {
  int sensorState = digitalRead(vibrationSensorPin);
  if (sensorState == LOW) {
    Serial.println("Phat hien rung dong!");
  }
  delay(100);
}
