1. Giới thiệu tổng quan

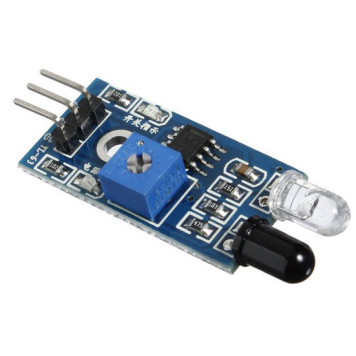

Cảm biến hồng ngoại phát hiện vật cản là mô-đun thông minh có khả năng thích nghi tốt với môi trường nhờ một cặp thu-phát tia hồng ngoại. Khi phát hiện vật cản trong khoảng cách từ 2 đến 5 cm, tín hiệu số đầu ra sẽ chuyển về mức thấp và đèn báo trạng thái màu xanh sẽ sáng lên.

2. Thông số kỹ thuật

Model: Cảm biến hồng ngoại phát hiện vật cản
Điện áp làm việc: 3.3V - 5V DC
Bộ so sánh: IC LM393 hoạt động ổn định
Khoảng cách phát hiện: 2 ~ 5 cm (có thể điều chỉnh bằng chiết áp)
Kích thước: 3.2cm x 1.4cm
Lỗ vít cố định: 3 mm

3. Ứng dụng

Robot tránh chướng ngại vật
Xe tự hành tránh vật cản và dò đường
Hệ thống đếm sản phẩm trên băng chuyền tự động
Thiết bị tự động hóa công nghiệp và dân dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện 5V DC hoặc bo mạch Arduino, dây cắm tín hiệu, vật cản phản xạ (mặt phẳng màu sáng).
Thao tác: Cấp nguồn VCC và GND cho cảm biến. Đưa vật cản lại gần mắt thu-phát hồng ngoại trong khoảng cách 2-5cm và quan sát đèn tín hiệu.
Kết quả: Khi có vật cản, đèn báo nguồn màu đỏ sáng, đèn LED màu xanh trên mạch sáng lên và chân OUT xuất mức tín hiệu thấp (LOW).

* Lưu ý an toàn: Không cấp nguồn vượt quá 5V để tránh làm hỏng IC so sánh LM393. Các mô-đun đã được căn chỉnh điện áp ngưỡng qua chiết áp từ nhà sản xuất, hạn chế tự ý vặn chiết áp nếu không thực sự cần thiết.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V (hoặc 3.3V) trên Arduino
GND nối với GND trên Arduino
OUT nối với Chân số 2 (Digital Pin 2) trên Arduino

C/C++ (Arduino/ESP)

const int sensorPin = 2;
void setup() {
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}
void loop() {
  int sensorState = digitalRead(sensorPin);
  if (sensorState == LOW) {
    Serial.println("Phat hien vat can!");
  } else {
    Serial.println("Khong co vat can.");
  }
  delay(200);
}
