LED thu hồng ngoại CHQ1838

Thẻ: led thu hồng ngoại chq1838 , led thu hong ngoai chq1838 , mắt thu hồng ngoại 38khz , mat thu hong ngoai 38khz , cảm biến hồng ngoại , cam bien hong ngoai , linh kiện thu phát ir , chq1838 , 5B

Hàng trong kho: 478
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 785
Vị trí: 5B

Số lượng đã bán: 268

1 đánh giá - Viết đánh giá

2.160đ

Giá chưa bao gồm VAT: 2.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

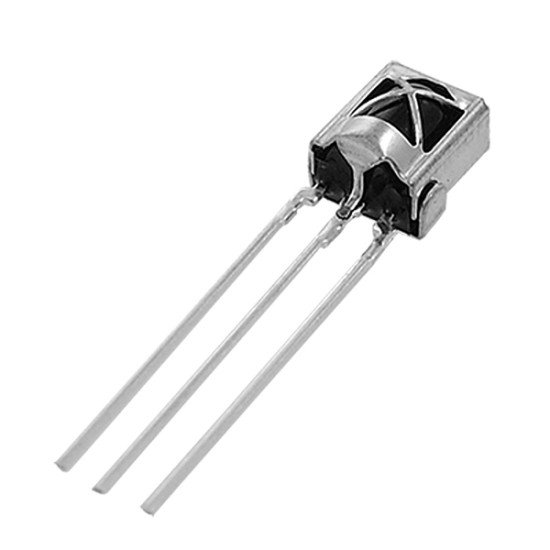

LED thu hồng ngoại CHQ1838 là linh kiện chuyên dụng dùng để tiếp nhận tín hiệu ánh sáng hồng ngoại với tần số hoạt động 38KHz. Sản phẩm nổi bật với độ ổn định cao, khả năng chống nhiễu ánh sáng môi trường tốt và hoàn toàn tương thích với TTL và CMOS, là lựa chọn lý tưởng cho các ứng dụng điều khiển từ xa.

2. Thông số kỹ thuật

Model: CHQ1838
Điện áp hoạt động: 3 ~ 5VDC
Tần số hoạt động: 38KHz
Đặc tính: Độ ổn định cao, tương thích logic TTL và CMOS

3. Ứng dụng

Hệ thống điều khiển từ xa bằng hồng ngoại (Remote TV, quạt, máy lạnh,...)
Robot dò đường, né vật cản sử dụng mắt thu hồng ngoại
Các mạch ứng dụng thu phát tín hiệu không dây khoảng cách ngắn

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 3-5VDC, đồng hồ VOM hoặc vi điều khiển, remote hồng ngoại 38KHz bất kỳ.
Thao tác: Cấp nguồn cho CHQ1838 (chân VCC, GND). Đặt đồng hồ đo điện áp tại chân OUT hoặc kết nối chân OUT với một chân đọc tín hiệu. Nhấn các nút trên remote hồng ngoại hướng về phía mắt thu.
Kết quả: Khi nhấn nút trên remote, điện áp tại chân OUT sẽ dao động thay đổi (mức logic thay đổi từ cao xuống thấp) thể hiện mắt thu đang nhận được tín hiệu.

* Lưu ý an toàn: Cấp đúng điện áp từ 3V đến 5V, tuyệt đối không cấp ngược cực nguồn VCC và GND để tránh làm cháy linh kiện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân VCC nối với 5V hoặc 3.3V (Arduino)
Chân GND nối với GND (Arduino)
Chân OUT nối với Chân số 11 (Arduino Digital Pin)

C/C++ (Arduino/ESP)

#include
const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;
void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
  Serial.println("San sang nhan tin hieu IR...");
}
void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Ma HEX: ");
    Serial.println(results.value, HEX);
    irrecv.resume();
  }
}

led thu hong ngoai chq1838
