74393
74393
- Hàng trong kho: 78
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 165
- Vị trí: 3N3
Số lượng đã bán: 2
Lượt xem: 214
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

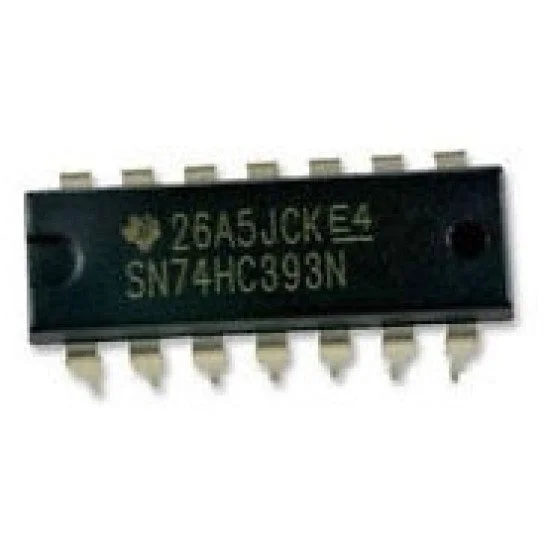

IC 74393 là một mạch tích hợp thuộc họ 74xx, bao gồm hai bộ đếm nhị phân 4-bit độc lập. Sản phẩm chuyên dùng trong các mạch đếm xung, chia tần số và các ứng dụng xử lý tín hiệu số đòi hỏi độ chính xác cao và tốc độ chuyển đổi nhanh.
2. Thông số kỹ thuật
- Mã sản phẩm: 74393
- Loại logic: Dual 4-Bit Binary Counter
- Họ vi mạch: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
- Kiểu chân: DIP hoặc SOP (tùy phiên bản đóng gói)
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Mạch đếm sự kiện, đếm xung nhịp trong các hệ thống số
- Mạch chia tần số (Frequency divider)
- Thiết kế đồng hồ thời gian thực đơn giản
- Ứng dụng trong học tập, nghiên cứu điện tử và thiết kế vi mạch
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng (VOM), breadboard, điện trở và các LED để hiển thị trạng thái ngõ ra.
- Thao tác: Cấp nguồn 5V vào chân VCC và GND. Kết nối xung nhịp vào chân xung clock của từng bộ đếm, đồng thời đưa chân Reset về mức thấp (GND) để cho phép đếm.
- Kết quả: Quan sát trạng thái các ngõ ra Q0-Q3 thay đổi theo mã nhị phân tương ứng với số xung nhịp được cấp vào.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn VCC và GND trước khi bật nguồn.
74393
