74283
74283
- Hàng trong kho: 104
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1247
- Vị trí: 3N5
Số lượng đã bán: 35
Lượt xem: 220
12.960đ
Giá chưa bao gồm VAT: 12.000đ
1. Giới thiệu tổng quan

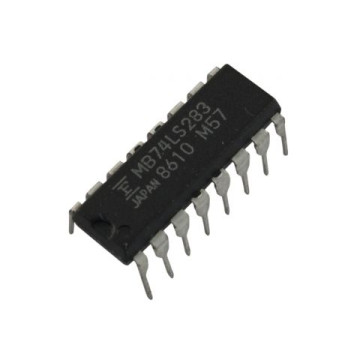

IC 74283 là mạch cộng nhị phân 4-bit (4-bit binary full adder) thuộc họ logic TTL, chuyên dùng để thực hiện phép cộng số học trên các số nhị phân 4-bit với tính năng carry look-ahead. Sản phẩm nổi bật với tốc độ xử lý nhanh, độ tin cậy cao và khả năng dễ dàng ghép nối tầng để mở rộng độ rộng bit.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic / Mạch cộng nhị phân 4-bit (Binary Adder)
- Họ logic: TTL (Transistor-Transistor Logic)
- Điện áp hoạt động: 4.5V đến 5.5V (chuẩn 5V DC)
- Số lượng bit: 4-bit
- Kiểu chân: DIP-16 hoặc SOIC-16
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Mạch ALU (Arithmetic Logic Unit) trong máy tính tự chế hoặc vi xử lý số
- Mạch cộng/trừ số nhị phân trong thiết bị đo lường và hiển thị số
- Hệ thống xử lý tín hiệu số cơ bản và mạch logic tổ hợp phức tạp
- Dụng cụ học tập, nghiên cứu thực hành môn Điện tử số và Kiến trúc máy tính
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, nguồn phát mức logic hoặc công tắc cho đầu vào A, B, Cin, LED đệm trở hạn dòng và đồng hồ VOM.
- Thao tác: Cấp nguồn VCC (chân 16) và GND (chân 8). Thiết lập mức logic 0 hoặc 1 cho đầu vào A (A1-A4), B (B1-B4) và Cin. Quan sát trạng thái LED tại ngõ ra S1-S4 và Cout.
- Kết quả: Các ngõ ra Σ và Cout thay đổi trạng thái chính xác theo bảng chân trị của phép cộng nhị phân 4-bit.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.5V. Đảm bảo đúng chiều chân nguồn VCC và GND trước khi cấp điện để tránh đoản mạch và quá nhiệt.
