1. Giới thiệu tổng quan

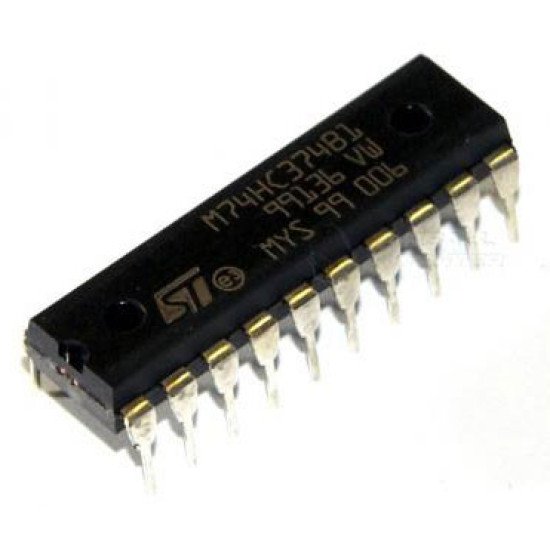

IC 74374 thuộc dòng logic 74xx là vi mạch Octal D-type Flip-Flop với ngõ ra 3 trạng thái (3-state outputs), được thiết kế đặc biệt cho các ứng dụng chốt dữ liệu (data latch) và thanh ghi trong hệ thống số. Sản phẩm cung cấp khả năng lưu trữ 8 bit dữ liệu đồng bộ theo xung nhịp và điều khiển ngõ ra linh hoạt, giúp tối ưu hóa hiệu suất truyền dữ liệu cho các vi điều khiển và mạch logic.
2. Thông số kỹ thuật
- Mã sản phẩm (Model): 74374
- Họ vi mạch: 74xx Logic
- Loại linh kiện: Octal D-type Flip-Flop với ngõ ra 3 trạng thái
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
- Kiểu chân: DIP20 hoặc SOIC20
- Dòng ngõ ra (I_OL / I_OH): ±24mA (tiêu chuẩn TTL)
- Nhiệt độ hoạt động: 0°C đến 70°C (thương mại)
3. Ứng dụng
- Làm thanh ghi đệm hoặc chốt dữ liệu (data latch) trong hệ thống vi xử lý và vi điều khiển 8-bit.
- Mạch giao tiếp bus dữ liệu (bus interface) nhờ tính năng ngõ ra 3 trạng thái (Tri-state).
- Ứng dụng trong các mạch hiển thị LED multiplexing, quét phím ma trận.
- Sử dụng trong các mạch logic tuần tự và các thiết bị đo đạc, hiển thị số.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn điện DC 5V, đồng hồ vạn năng (VOM), breadboard, điện trở kéo, các LED đơn để kiểm tra ngõ ra và nút nhấn cho chân Clock (CP), Output Enable (OE).
- Thao tác: Cấp nguồn 5V vào chân VCC và GND. Nối các chân ngõ vào D0-D7 qua công tắc hoặc mức logic 0/5V. Đưa chân OE (Output Enable) xuống mức thấp (GND) để mở ngõ ra. Thay đổi trạng thái ngõ vào D và tạo xung kích tại chân Clock (CP), sau đó quan sát trạng thái tại ngõ ra Q tương ứng.
- Kết quả: Ngõ ra Q phải cập nhật đúng trạng thái của ngõ vào D tại sườn lên của xung Clock khi OE ở mức thấp. Khi OE ở mức cao, các ngõ ra Q phải chuyển sang trạng thái tổng trở cao (High-Z).
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.5V cho chân VCC để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn và xả tĩnh điện trước khi thao tác lắp ráp.
