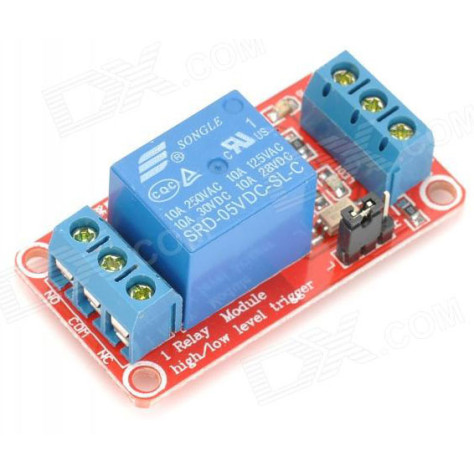

Module 1 Relay với opto cách ly kích H/L (5VDC)

Thẻ: module 1 relay , module 1 relay 5v , relay opto cách ly , relay opto cach ly , mach relay 5v , mạch relay 5v , relay kích h l , relay kich h l , 1G21

Module 1 Relay với opto cách ly kích H/L (5VDC)

Hàng trong kho: 442
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 499
Vị trí: 1G21

Số lượng đã bán: 1805

1 đánh giá - Viết đánh giá

21.600đ

Giá chưa bao gồm VAT: 20.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module 1 Relay với opto cách ly là thiết bị chuyển mạch nhỏ gọn, tích hợp opto và transistor cách ly giúp bảo vệ an toàn tuyệt đối cho board mạch điều khiển chính. Mạch chuyên dùng để đóng ngắt nguồn điện công suất cao AC hoặc DC, đồng thời cho phép người dùng tùy chọn mức tín hiệu kích (H/L) dễ dàng thông qua Jumper.

2. Thông số kỹ thuật

Điện áp hoạt động: DC 5V
Dòng tiêu thụ (Relay): Khoảng 80mA mỗi Relay
Điện thế đóng ngắt tối đa: AC250V ~ 10A hoặc DC30V ~ 10A
Tiếp điểm ngõ ra: 3 tiếp điểm NC (thường đóng), NO (thường mở) và COM (chân chung)
Tín hiệu kích: Có thể chọn mức cao (High) hoặc thấp (Low) qua Jumper
Đèn báo: Có đèn LED hiển thị trạng thái đóng ngắt trên mỗi Relay
Kích thước: 5.0 cm x 2.6 cm x 1.9 cm (1.97 in x 1.02 in x 0.75 in)

3. Ứng dụng

Điều khiển thiết bị điện công suất lớn bằng vi điều khiển (Arduino, ESP8266, ESP32, STM32).
Hệ thống nhà thông minh (Smart Home) bật/tắt đèn, quạt, máy bơm nước AC/DC.
Mạch bảo vệ và cách ly tải công nghiệp với vi mạch điều khiển.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, đồng hồ VOM (đo thông mạch), dây cắm.
Thao tác: Cấp nguồn 5V vào chân VCC và GND của module. Dùng một dây dẫn nối chân tín hiệu (IN) vào VCC hoặc GND (tùy cấu hình Jumper mức kích) để kích Relay.
Kết quả: Nghe tiếng "tách" phát ra từ relay, đèn LED báo trạng thái sáng lên, dùng đồng hồ VOM kiểm tra thấy chân COM chuyển từ NC sang NO.

* Lưu ý an toàn: Không chạm tay vào các tiếp điểm ngõ ra khi mạch đang đóng ngắt điện áp cao AC (220V) để tránh bị điện giật. Đảm bảo đấu nối đúng cực tính nguồn cấp 5V.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

DC+ (VCC) nối với 5V Arduino
DC- (GND) nối với GND Arduino
IN nối với Chân số 8 Arduino

C/C++ (Arduino/ESP)

const int relayPin = 8;

void setup() {
  pinMode(relayPin, OUTPUT);
}

void loop() {
  digitalWrite(relayPin, HIGH);
  delay(2000);
  digitalWrite(relayPin, LOW);
  delay(2000);
}
